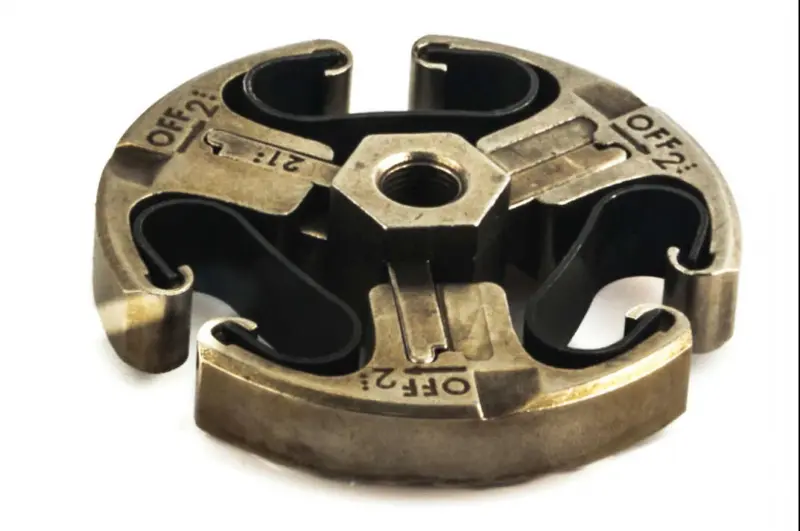

Муфта зчеплення KZ для бензопил Husqvarna 268/272

Муфта зчеплення KZ для бензопил Husqvarna 268/272

Муфта призначена для ремонту приводу ланцюга бензопил Husqvarna 268 і 272. Вона встановлюється між колінчастим валом двигуна та барабаном зчеплення й автоматично підключає різальну гарнітуру після набору обертів. На холостому ходу пружини утримують колодки ближче до центра. Коли частота обертання зростає, колодки під дією відцентрової сили розходяться, контактують із внутрішньою поверхнею барабана та передають йому крутний момент. Через ведучу зірочку починає рухатися пиляльний ланцюг.

Призначення та конструкція

Модель KZ виконана як триколодкова відцентрова муфта: три колодки з'єднані трьома пружинами C-подібної форми. Таке компонування відповідає типу деталі, що застосовується у приводі зазначених бензопил. Муфта працює разом із барабаном, ведучою зірочкою та голчастим підшипником, тому під час ремонту потрібно оцінювати стан не лише самої муфти, а й суміжних деталей.

Підставою для перевірки є запізнілий початок руху ланцюга після натискання на газ, пробуксовування під навантаженням, ривки під час розгону, сторонній шум з боку зчеплення або обертання ланцюга на холостому ходу. Причиною можуть бути зношені контактні поверхні колодок, пошкоджені чи ослаблені пружини, люфт між колодками та маточиною, дефекти барабана або зношення голчастого підшипника. Перед заміною доцільно виконати загальну діагностику приводу: подібні прояви не завжди спричинені лише однією деталлю.

Як правильно підібрати муфту

Основний критерій — точна модель бензопили: Husqvarna 268 або Husqvarna 272. Самого збігу марки недостатньо, адже на схожих пилах застосовуються різні варіанти зчеплення. До встановлення порівняйте нову муфту зі знятою за загальною формою, розташуванням і кількістю колодок, конфігурацією пружин, центральною маточиною та різьбовим з'єднанням. Окремо перевірте відповідність барабану зчеплення. Якщо пилу раніше ремонтували або на ній замінювали частини приводу, орієнтуйтеся на фактично встановлену конструкцію та технічну документацію конкретної модифікації.

• Моделі застосування: бензопили Husqvarna 268 і 272.
• Тип: відцентрова муфта зчеплення.
• Конструкція: три колодки та три C-подібні пружини.
• Функція: передавання обертання від двигуна до барабана після підвищення обертів.
• Обов'язкова перевірка під час ремонту: стан барабана, зірочки, голчастого підшипника та посадкової поверхні колінчастого вала.

Встановлення та перевірка після ремонту

Для доступу до зчеплення знімають бічну кришку, шину й ланцюг, потім барабан із голчастим підшипником. Свічку запалювання викручують, а поршень фіксують призначеним для цієї операції упором. Різьба кріплення муфти ліва: напрямок відкручування та затягування відрізняється від звичного для правої різьби. Це потрібно враховувати, щоб не пошкодити маточину, колінчастий вал або інструмент.

Перед складанням очищають місце встановлення й оглядають барабан: його фрикційна та опорна поверхні мають бути без пошкоджень. Перевіряють голчастий підшипник, поверхню колінчастого вала, ведучу зірочку та відсутність небажаного люфту колодок. Підшипник перед установленням барабана змащують відповідно до сервісної процедури. Муфту закріплюють належним інструментом, після чого прибирають упор поршня, встановлюють свічку, барабан, шину та ланцюг.

Після складання барабан має працювати вільно, без заїдань, а ланцюг — залишатися нерухомим на нормальному холостому ходу й починати рух після підвищення обертів. Першу перевірку виконують короткочасно, контролюючи відсутність ривків, пробуксовування та стороннього шуму. Правильно підібрана й установлена муфта повертає штатне автоматичне вмикання приводу та допомагає відновити передбачувану реакцію бензопили на натискання газу.
