Муфта зчеплення KZ для бензопил Husqvarna 137/142/236

Муфта зчеплення KZ для Husqvarna 137, 142 і 236

Відцентрова муфта призначена для ремонту механізму приводу ланцюга бензопил Husqvarna 137, 142 і 236. Деталь установлюється з боку приводу та взаємодіє з барабаном зчеплення: після збільшення обертів двигуна вона передає обертання на барабан і ведучу зірочку, завдяки чому починає рухатися пиляльний ланцюг. Коли оберти знижуються, контакт припиняється і привод роз'єднується. Такий принцип дає змогу ланцюгу залишатися нерухомим на правильно відрегульованому холостому ходу та вмикатися після натискання на курок газу.

Будова та принцип дії

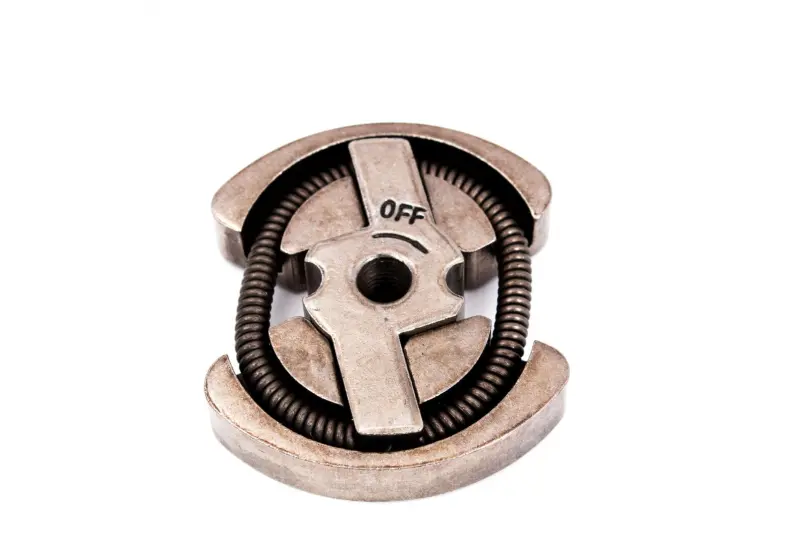

Муфта являє собою зібраний двоколодковий механізм із центральною посадковою частиною та кільцевою витою пружиною. На лицьовій стороні є позначення OFF зі стрілкою, що стосуються обслуговування деталі. Пружина утримує колодки ближче до центру на малих обертах. Коли частота обертання збільшується, відцентрова сила розводить колодки назовні, їхні контактні поверхні притискаються до внутрішньої стінки барабана, після чого обертання передається ведучій зірочці. Стан колодок і пружини впливає на момент увімкнення, відсутність прослизання та передбачувану реакцію ланцюга на збільшення обертів.

Як перевірити сумісність

Муфта заявлена для бензопил Husqvarna 137, 142 і 236. Перед установленням потрібно перевірити повне позначення моделі пили та зіставити нову деталь зі знятим механізмом. Порівнюють загальний контур, двоколодкову схему, розташування пружини, форму центральної посадкової частини та положення муфти відносно барабана. Підбирати запчастину лише за зовнішньою подібністю не варто: деталі різних сімейств пил можуть мати близький вигляд, але відрізнятися посадкою або геометрією.

• Призначення: увімкнення барабана зчеплення після набору обертів двигуна та припинення передавання обертання після їх зниження.
• Сумісні моделі: бензопили Husqvarna 137, Husqvarna 142 і Husqvarna 236.
• Виконання: дві відцентрові колодки, центральна посадкова частина та спільна кільцева пружина.
• Перевірка перед монтажем: зіставлення посадки, конфігурації колодок і положення пружини зі знятою муфтою.

Коли потрібна заміна

Перевірити зчеплення доцільно, якщо ланцюг починає рухатися ривками, запізнюється під час набору обертів, зупиняється під навантаженням при працюючому двигуні або продовжує рухатися на холостому ходу. Причиною можуть бути зношені контактні поверхні колодок, ослаблена чи пошкоджена пружина, сліди перегрівання та нерівномірний контакт із барабаном. Подібні ознаки також виникають через зношення барабана, ведучої зірочки, підшипника або неправильне регулювання холостого ходу. Тому перед ремонтом оглядають увесь механізм приводу ланцюга, а не лише муфту.

Установлення та обслуговування

Для доступу до зчеплення знімають бічну кришку, шину, ланцюг і барабан у послідовності, передбаченій обслуговуванням конкретної моделі. Перед розбиранням двигун має бути зупинений та охолоджений, а випадковий запуск — виключений. Посадкову зону очищають від тирси й забруднень. Одночасно перевіряють внутрішню поверхню барабана, стан ведучої зірочки та підшипника: глибоке вироблення, тріщини, деформація або виразні сліди перегрівання потребують окремого усунення. Муфту монтують відповідним інструментом, не завдаючи ударів по колодках і пружині. Після складання перевіряють вільне обертання барабана, правильне розташування ланцюга та роботу приводу спочатку без навантаження.

Ця муфта підходить для планового відновлення бензопил Husqvarna 137, 142 і 236, коли штатний механізм утратив нормальне увімкнення або має механічні пошкодження. Точне зіставлення зі знятою деталлю та перевірка суміжних компонентів допомагають виконати ремонт без повторного розбирання й повернути приводу ланцюга правильну реакцію на зміну обертів.
