Муфта зчеплення бензопили Goodluck GL 4500/5200 KZ

Муфта зчеплення для Goodluck GL 4500/5200 KZ

Муфта призначена для ремонту відцентрового зчеплення бензопил Goodluck GL 4500 і GL 5200. Деталь з’єднує колінчастий вал двигуна з барабаном зчеплення: на холостому ходу привод пиляльного ланцюга залишається розімкненим, а після підвищення обертів обертання передається на барабан і ведучу зірочку. Справна муфта забезпечує своєчасне ввімкнення приводу без постійного руху ланцюга на мінімальних обертах.

Конструкція та принцип дії

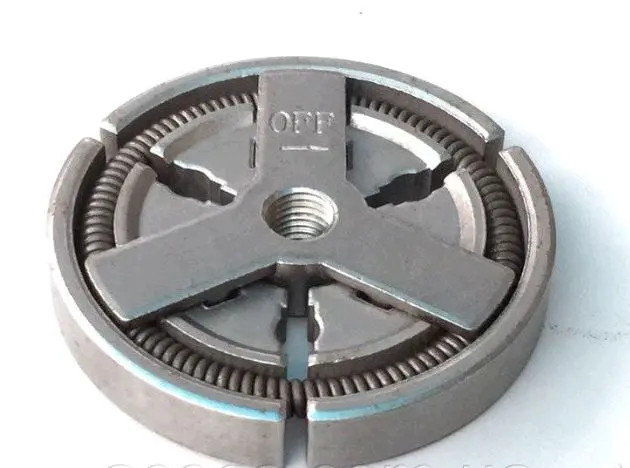

Муфта має три колодки, з’єднані пружинами, і центральний різьбовий отвір для встановлення на вал. Поки двигун працює на малих обертах, пружини утримують колодки ближче до центра. Зі зростанням обертів відцентрова сила розводить їх назовні, зовнішні поверхні контактують із барабаном, після чого починають обертатися ведуча зірочка та пиляльний ланцюг. Коли оберти знижуються, пружини повертають колодки у вихідне положення та розмикають привод.

Такий спосіб увімкнення дає двигуну змогу працювати на холостому ходу без постійного передавання обертання на різальну гарнітуру. Стан колодок і пружин безпосередньо впливає на момент спрацьовування зчеплення. Значне зношення контактних поверхонь може спричинити запізнення, проковзування або ривки під час набору обертів, а ослаблена чи пошкоджена пружина здатна не повернути колодку у початкове положення.

Коли потрібно перевірити муфту

Діагностика зчеплення потрібна, якщо ланцюг починає рухатися на правильно відрегульованому холостому ходу, пила із затримкою реагує на підвищення обертів, привод вмикається ривком або під навантаженням відчувається проковзування. Такі ознаки не завжди пов’язані лише з муфтою: одночасно перевіряють регулювання холостого ходу, стан барабана, ведучої зірочки та інших деталей приводу.

• Колодки: не повинні мати вираженого нерівномірного зношення, відколів і пошкоджених контактних ділянок.
• Пружини: мають утримувати всі три колодки у складеному положенні без перекосу та вільного ходу.
• Барабан: його внутрішня поверхня має бути без критичного вироблення, яке заважає рівномірному контакту з колодками.
• Різьбове з’єднання: повинно відповідати валу конкретної модифікації пилки та заходити без примусового закручування.

Як правильно підібрати деталь

Основний орієнтир під час вибору — моделі Goodluck GL 4500 і GL 5200, проте перед установленням потрібно зіставити нову муфту зі знятою деталлю. Перевірте загальну форму, кількість і розташування колодок, схему пружин, зовнішній габарит, центральну різьбу та посадку всередині наявного барабана. Таке порівняння особливо доречне для пилок, які вже ремонтувалися або отримували деталі іншої модифікації.

Муфту не слід плутати з барабаном зчеплення та ведучою зірочкою. Вона встановлюється з боку двигуна й діє на внутрішню поверхню барабана, тоді як зірочка передає обертання безпосередньо пиляльному ланцюгу. Якщо одночасно зношені кілька спряжених деталей, заміна лише муфти може не усунути шум, биття чи проковзування.

Установлення та перевірка після ремонту

Роботи виконують на зупиненому й охолодженому двигуні. Перед розбиранням знімають бічну кришку, пиляльну гарнітуру та барабан у порядку, зазначеному в настанові бензопили. Для демонтажу й затягування муфти застосовують відповідний інструмент та враховують напрям різьби конкретної версії; різьбове з’єднання не можна зривати ударами або закручувати з перекосом.

Після складання барабан повинен обертатися без заїдань, а колодки не мають постійно торкатися його внутрішньої поверхні. Далі перевіряють натяг ланцюга, дію гальма та поведінку пилки на холостому ходу. Ланцюг має залишатися нерухомим на мінімальних обертах і починати рух лише після підвищення частоти обертання двигуна. Муфта Goodluck GL 4500/5200 KZ підходить для планового відновлення приводу, коли геометрія та посадкові параметри знятої деталі збігаються з новою.
