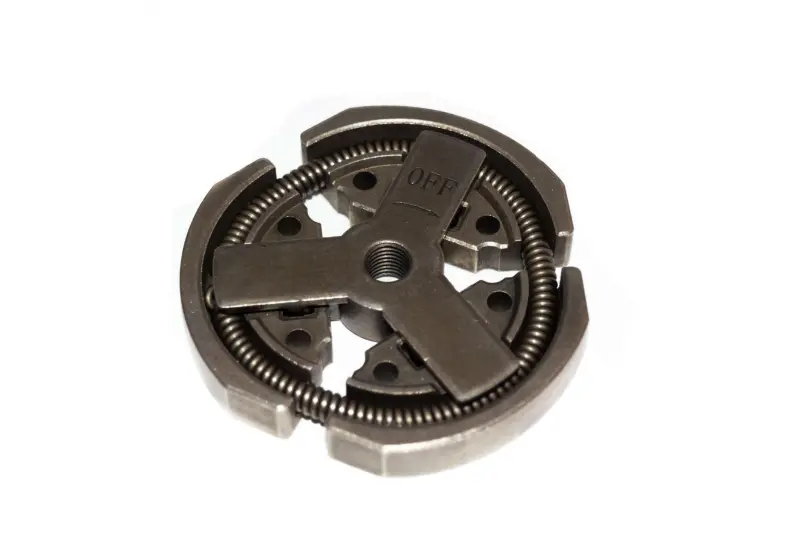

Муфта зчеплення бензопили Goodluck GL 3800 KZ

Муфта зчеплення для бензопили Goodluck GL 3800 KZ

Запчастина призначена для ремонту відцентрового зчеплення бензопили Goodluck GL 3800. Муфта встановлюється з боку приводу ланцюга та зв’язує обертання двигуна з барабаном зчеплення і ведучою зірочкою. Її завдання — під’єднувати привід після підвищення обертів і роз’єднувати його після відпускання газу. За справної роботи пили ланцюг залишається нерухомим на холостому ходу, а після натискання на курок обертання передається до різальної гарнітури.

Як муфта працює в механізмі приводу

Основу деталі утворюють три радіально розташовані колодки, які утримує спільна кручена пружина. На малих обертах пружина стягує колодки до центра, тому вони не притискаються до внутрішньої поверхні барабана. Коли частота обертання зростає, відцентрова сила розводить колодки назовні. Контакт приводить барабан і пов’язану з ним ведучу зірочку в рух, після чого починає рухатися пиляльний ланцюг. Після зниження обертів пружина повертає колодки всередину, і передавання обертання припиняється.

Коли деталь потребує перевірки

Стан зчеплення перевіряють, якщо ланцюг не починає рухатися після підвищення обертів, вмикається із затримкою, рухається ривками або привід пробуксовує під навантаженням. Причиною для діагностики є й рух ланцюга на правильно налаштованому холостому ходу. Подібні ознаки можуть спричиняти ввімкнене гальмо ланцюга, надмірний натяг, забруднення, несправність барабана чи ведучої зірочки, тому перед заміною оглядають увесь привід.

• Колодки: перевіряють на значне й нерівномірне зношення, тріщини, відколи, задирки та сліди перегрівання.
• Пружина: оглядають по всьому колу; розрив, деформація або втрата натягу заважають колодкам синхронно повертатися до центра.
• Барабан і зірочка: оцінюють поверхню контакту, вироблення та вільне обертання без заклинювання.
• Суміжні деталі: одночасно контролюють підшипник барабана та посадкову поверхню колінчастого вала.

Як підібрати муфту без помилки

Головний критерій застосування цієї позиції — бензопила Goodluck моделі GL 3800. Збігу лише марки недостатньо: зчеплення для інших серій можуть відрізнятися посадкою та геометрією. Перед замовленням зіставте зняту деталь із новою за загальною формою, трьома колодками, розташуванням охоплювальної пружини, центральною різьбовою посадкою та взаємним положенням опорних ділянок. Якщо на пилі раніше змінювали барабан або приводну зірочку, перевірте їхню спільну роботу саме з конфігурацією GL 3800.

Деталь має центральний різьбовий отвір і три симетрично розташовані колодки. Точні розміри та напрям різьби не можна добирати лише за схожістю корпусу, тому за відсутності старої муфти орієнтуйтеся на модель пили й технічну документацію конкретної модифікації. Муфту для GL 3800 не слід автоматично вважати сумісною з GL 4500, GL 5200 чи іншими бензопилами зі схожим компонуванням.

Установлення та перевірка після ремонту

Для доступу до зчеплення двигун зупиняють, після чого знімають кришку приводу, ланцюг і напрямну шину. Під час демонтажу фіксують порядок розташування шайб, барабана та підшипника. Спосіб блокування поршня, напрям відкручування муфти й момент затягування визначають за сервісними даними Goodluck GL 3800: ці параметри не можна замінювати прийомами від зовні подібної пили. Перед складанням посадкову зону очищають від тирси та забруднень, а суміжні деталі оглядають на пошкодження.

Після встановлення барабан має обертатися без заїдань, а колодки — вільно розходитися й повертатися під дією пружини. Далі встановлюють шину, ланцюг і кришку, регулюють натяг ланцюга та виконують контрольний запуск. На стійкому холостому ходу ланцюг має залишатися нерухомим; після підвищення обертів привід повинен вмикатися без вираженої затримки й пробуксовування. Якщо ланцюг рухається без натискання на газ або зчеплення не передає обертання, пилу зупиняють і повторно перевіряють налаштування холостого ходу, монтаж муфти та інші компоненти приводу.
