Муфта зчеплення бензопили Goodluck GL 2400 KZ

Муфта зчеплення бензопили Goodluck GL 2400 KZ

Деталь призначена для ремонту механізму зчеплення бензопили Goodluck GL 2400. Муфта з'єднує обертання двигуна з ведучою зірочкою не постійно, а після підвищення обертів: на холостому ходу пиляльний ланцюг має залишатися нерухомим, а після натискання на газ механізм передає зусилля на привід гарнітури. Така схема дає змогу запускати двигун і тримати пилу на холостому ходу без безперервного руху ланцюга.

Робота муфти та причини заміни

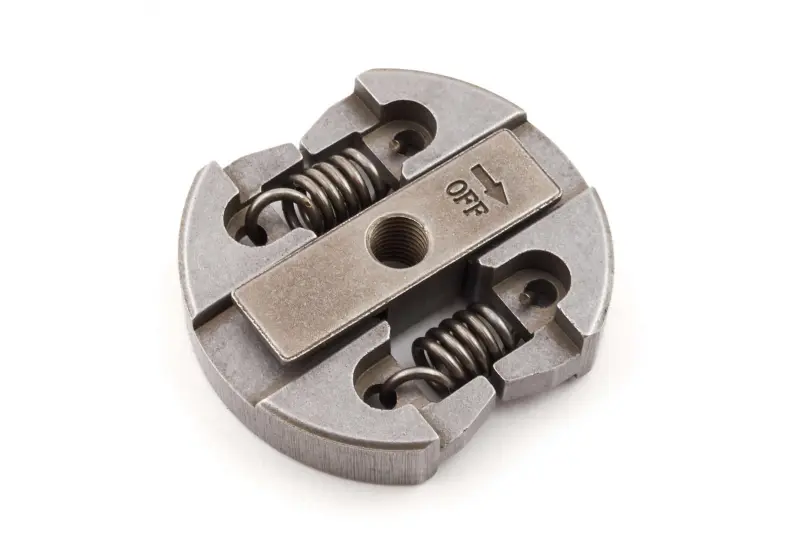

У конструкції використано дві рухомі колодки, стягнуті двома витими пружинами. Зі зростанням обертів колодки розходяться та взаємодіють із внутрішньою поверхнею барабана зчеплення, унаслідок чого починає обертатися ведуча зірочка. Після скидання газу пружини повертають колодки до центру та роз'єднують привід. Центральний різьбовий отвір слугує для встановлення муфти у штатному місці бензопили.

Перевірка деталі потрібна, якщо ланцюг починає рухатися на холостому ходу, розганяється із затримкою, привід працює ривками або під навантаженням виникає пробуксовування. Причиною можуть бути зношені робочі поверхні колодок, ослаблені чи пошкоджені пружини, а також стан барабана та ведучої зірочки. Перед заміною варто оглянути весь механізм: подібні ознаки виникають не лише через муфту, тому стан сполучених деталей оцінюють разом.

Як правильно підібрати

Основний орієнтир сумісності — бензопила Goodluck GL 2400. Самої подібності форми недостатньо: у деталей для інших серій можуть відрізнятися посадка, різьба та геометрія контакту з барабаном. Перед замовленням зіставте нову муфту зі знятою деталлю та перевірте модель пилки на заводській табличці. Якщо інструмент раніше ремонтували, додатково переконайтеся, що на ньому збережені штатні колінвал, барабан і ведуча зірочка для цієї модифікації.

• Звірте модель Goodluck GL 2400 і літерне позначення модифікації, якщо воно вказане на пилці.
• Порівняйте діаметр і напрямок центральної різьби без припущень лише за зовнішньою подібністю.
• Перевірте форму та розташування двох колодок і двох пружин.
• Переконайтеся, що зовнішній профіль муфти відповідає внутрішній поверхні встановленого барабана.

Установлення та перевірка після ремонту

Для доступу до зчеплення знімають бічну кришку, пиляльну гарнітуру й барабан у послідовності, передбаченій обслуговуванням конкретної пилки. Муфту відкручують відповідним інструментом після надійної фіксації двигуна. Напрямок різьби та зусилля затягування визначають за сервісними даними Goodluck GL 2400: застосовувати випадковий порядок або ударне затягування не слід. До складання очищають посадкове місце та перевіряють, щоб пружини стояли без перекосу, а колодки вільно поверталися всередину.

• Не встановлюйте деталь із тріщинами, деформованими колодками або розтягнутими пружинами.
• Огляньте барабан зчеплення на виражене спрацювання, перегрів і нерівності робочої поверхні.
• Перевірте ведучу зірочку та підшипник барабана, поки механізм розібраний.
• Після складання переконайтеся, що барабан обертається без заклинювання та стороннього контакту.

Перший запуск після ремонту виконують на стійкій поверхні, контролюючи поведінку приводу спочатку на холостому ходу, а потім під час короткого підвищення обертів. Ланцюг не повинен самовільно рухатися без газу, а ввімкнення приводу має відбуватися без затримок і ривків. Якщо ознаки несправності залишилися, роботу припиняють і повторно перевіряють регулювання холостого ходу, барабан, зірочку та правильність складання.
