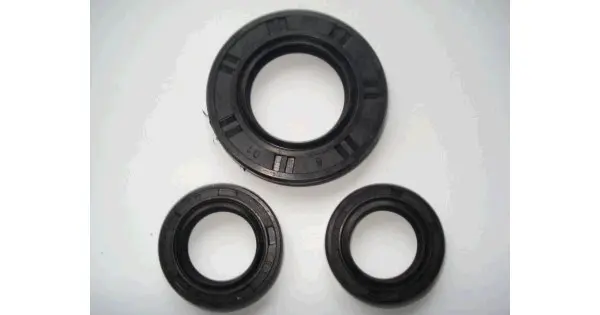

Комплект сальників колінвала Suzuki AD50/100, 3 шт., FLASH

Комплект сальників колінвала FLASH для Suzuki AD50/100

Набір призначений для обслуговування двигуна скутерів Suzuki AD50 та AD100. До нього входять три сальники різних типорозмірів: 17x27x6, 25x37x6 і 24x43x6 мм. Такий склад дає змогу підготувати потрібні ущільнення для кількох посадкових місць у межах одного ремонту, не добираючи кожну позицію окремо. Перед розбиранням двигуна потрібно перевірити всі три розміри, адже навіть зовні подібні деталі не є взаємозамінними, якщо відрізняються внутрішній діаметр, зовнішній діаметр або ширина.

Сальник установлюється між нерухомим посадковим отвором і поверхнею вала, що обертається. Його ущільнювальна крайка контактує з валом, допомагає утримувати мастильне середовище з боку механізму та обмежує проникнення забруднень крізь місце сполучення деталей. Для належної герметичності мають значення не лише відповідні розміри, а й стан поверхні вала, чистота посадкового отвору, правильний напрямок сальника та відсутність перекосу після запресовування.

Комплектація

• 17x27x6 мм — внутрішній діаметр 17 мм, зовнішній 27 мм, ширина 6 мм;
• 25x37x6 мм — внутрішній діаметр 25 мм, зовнішній 37 мм, ширина 6 мм;
• 24x43x6 мм — внутрішній діаметр 24 мм, зовнішній 43 мм, ширина 6 мм.

Як перевірити відповідність

Позначення розміру читається в порядку «діаметр вала x діаметр посадкового отвору x ширина». Під час добору необхідно зіставити всі три значення кожного сальника з демонтованими деталями або ремонтними даними конкретного двигуна. Додатково перевіряють модель скутера, модифікацію мотора та місце встановлення кожного ущільнення. Орієнтуватися лише на позначення AD50 або AD100 недостатньо: залежно від виконання та року випуску склад застосованих деталей може відрізнятися. Якщо ремонтується лише одна позиція, її розмір потрібно визначити окремо, а не обирати сальник за зовнішньою подібністю.

Коли потрібна заміна

Підставою для перевірки є сліди мастила біля виходу вала, забруднення картера в цій зоні, втрата еластичності, тріщини або пошкодження ущільнювальної крайки. Сальники також оглядають під час розбирання двигуна та виконання робіт із колінвалом. Стару деталь не варто деформувати під час виймання, доки не зафіксовано її положення й напрямок установлення: це допоможе правильно розмістити нову. Якщо порушення герметичності спричинене не лише сальником, а й виробітком на валу або пошкодженням посадкового отвору, встановлення нової деталі може не усунути проблему повністю.

Рекомендації щодо встановлення

Перед монтажем вал і посадковий отвір очищають від забруднень та залишків старого ущільнення. На контактних поверхнях не повинно бути задирок, гострих країв і пошкоджень, здатних порізати крайку. Внутрішню частину сальника та поверхню вала злегка змащують складом, сумісним із середовищем двигуна. Під час проходження різьби, шліців або інших гострих переходів крайку захищають монтажною втулкою чи іншим відповідним пристосуванням.

Сальник запресовують рівно, прикладаючи зусилля ближче до його зовнішньої окружності. Він має розташовуватися перпендикулярно до осі вала та входити в посадку без перекосу й деформації. Напрямок крайки визначають відповідно до розташування утримуваного середовища та схеми складання конкретного двигуна. Після монтажу перевіряють рівномірність посадки по всій окружності. Комплект FLASH підходить для планового ремонту Suzuki AD50/100, коли заздалегідь підтверджено три потрібні розміри, а стан сполучених поверхонь дає змогу відновити герметичність установленням нових сальників.
