Поршень веломотора F50 JING 0, Ø40,00 мм

Поршень веломотора F50 JING 0, Ø40,00 мм

Поршень JING призначений для циліндро-поршневої групи веломотора F50. Номінальний діаметр деталі становить 40,00 мм, а розмірне позначення позиції — «0». Поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та сприймає тиск, що виникає під час її згоряння. Далі зусилля передається через поршневий палець і шатун до колінчастого вала. Правильна відповідність поршня циліндру важлива для компресії, впевненого запуску та стабільної роботи двигуна.

Призначення та конструкція

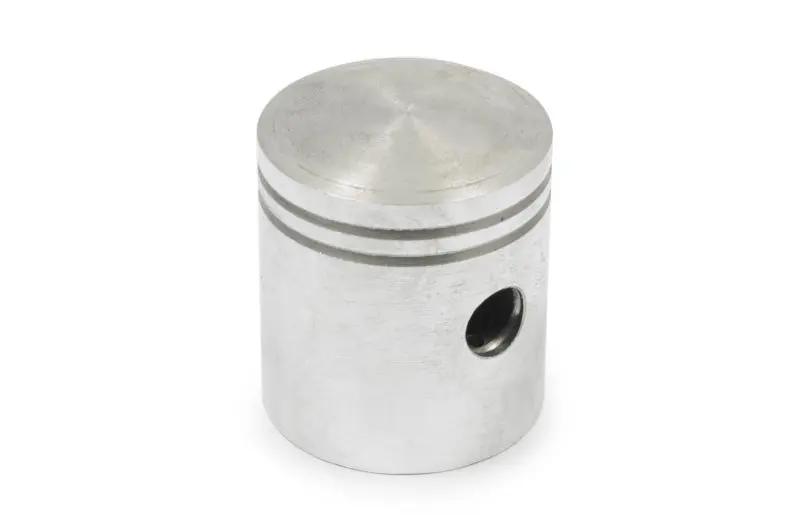

У верхній частині поршня виконано дві кільцеві канавки, а в спідниці передбачено поперечний отвір під поршневий палець. Канавки призначені для встановлення відповідних поршневих кілець, які беруть участь в ущільненні простору між поршнем і стінкою циліндра. Отвір під палець забезпечує з'єднання із шатуном. Усі ці ділянки працюють разом, тому під час ремонту оцінюють не лише зовнішній діаметр, а й стан посадок, канавок та спряжених деталей.

Поршень установлюють під час відновлення двигуна після зношення або пошкодження попередньої деталі. Підставою для розбирання можуть бути зниження компресії, ускладнений запуск, втрата тяги, металевий шум, задири на спідниці, пошкодження днища чи помітне зношення канавок. Такі ознаки не вказують винятково на поршень: одночасно перевіряють циліндр, кільця, палець і шатунне з'єднання. Це дає змогу усунути причину несправності, а не лише її зовнішній прояв.

Що перевірити перед замовленням

Діаметр 40,00 мм — основний підтверджений розмір цієї позиції, проте одного збігу за діаметром недостатньо. Поршні для різних версій двигунів можуть відрізнятися загальною та компресійною висотою, положенням осі пальця, діаметром отвору під палець, формою днища, шириною кільцевих канавок і напрямком установлення. Невідповідність будь-якого з цих параметрів може порушити положення поршня в циліндрі або унеможливити складання.

• Застосування: веломотор F50.
• Номінальний діаметр: 40,00 мм.
• Розмірне позначення: 0.
• Конструкція: дві кільцеві канавки та отвір під поршневий палець.
• Виробник: JING.

Перед придбанням вимірюють демонтований поршень і циліндр точним інструментом. Із попередньою деталлю зіставляють висоту, відстань від днища до осі пальця, розміри отвору під палець та геометрію канавок. Циліндр перевіряють у кількох точках, оскільки номінальний розмір не показує фактичного зношення, овальності чи конусності. Потрібний монтажний проміжок визначають за результатами вимірювань і вимогами конкретного двигуна.

Підготовка до встановлення

До складання циліндр очищають від забруднень і ретельно оглядають його робочу поверхню. Глибокі задири, сходинка зношення або відхилення геометрії потребують окремого ремонту чи заміни циліндра. Новий поршень не компенсує пошкоджену поверхню та надмірний проміжок. Також перевіряють поршневий палець, його посадку у верхній головці шатуна та стан кілець, якщо вони використовуватимуться під час складання.

Поршень і поверхню циліндра перед монтажем змащують чистим моторним мастилом, придатним для двигуна. Кільця мають відповідати поршню за розміром і виконанням, вільно працювати у своїх канавках та мати необхідний проміжок у циліндрі. Для їх установлення застосовують відповідний інструмент, не допускаючи надмірного розтягування, згинання або скручування. Положення замків обирають відповідно до конструкції циліндра та вказівок виробника веломотора.

Під час складання дотримуються передбаченої орієнтації поршня та надійно фіксують поршневий палець способом, застосованим у конкретному двигуні. Після монтажу колінчастий вал обережно прокручують вручну: рух має бути плавним, без заклинювання та різкого нехарактерного опору. Для точного підбору цієї позиції орієнтуйтеся на модель F50, діаметр 40,00 мм і повний набір розмірів знятого поршня.
