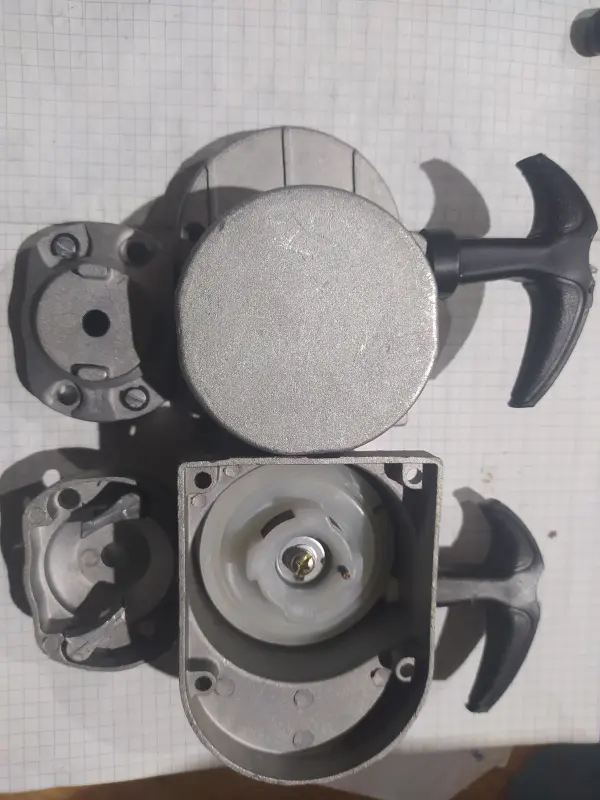

Ручний стартер у зборі для веломотора F50/F80 mod. 2 JING

Ручний стартер для веломотора F50/F80 mod. 2 JING

Стартер призначений для ручного запуску веломотора сімейства F50/F80. Він установлюється на двигун і перетворює рух витяжної рукоятки на обертання, потрібне для початкового прокручування мотора. Виконання у зборі зручне під час ремонту, коли пошкоджено кілька деталей пускового механізму або відновлювати старий стартер окремими компонентами недоцільно.

Конструкція поєднує корпус із кріпильним майданчиком, витяжну рукоятку, шнур, барабан, поворотний механізм і деталі зачеплення. Під час витягування шнур розкручує барабан, а зачеплення короткочасно передає зусилля двигуну. Після відпускання рукоятки поворотна пружина намотує шнур назад. Для правильної роботи важливі вільний хід барабана, чітке зачеплення під час ривка та повне повернення рукоятки до корпусу.

Коли потрібна заміна

Установлення стартера у зборі актуальне, якщо шнур повертається не повністю, витягується ривками, прокручується без зачеплення або прослизає під навантаженням. Причиною також можуть бути пошкоджений барабан, ослаблена чи зламана поворотна пружина, зношені деталі зачеплення та дефекти корпусу в місцях кріплення. Новий вузол дає змогу одночасно замінити пов’язану групу деталей і відновити нормальне ручне прокручування двигуна.

Як перевірити сумісність

Позначення mod. 2 вказує на конкретний варіант конструкції, тому самої назви веломотора для вибору недостатньо. Перед придбанням зіставте старий стартер із цією версією за формою корпусу та кріпильного майданчика, розташуванням і кількістю монтажних отворів, положенням рукоятки, габаритами місця встановлення та конфігурацією відповідного зачеплення. Особливо уважно перевіряйте відмінності, якщо на мотор раніше встановлювали інший пусковий механізм або двигун уже ремонтували.

Стартер розрахований на використання з веломоторами F50/F80, проте в цьому сімействі трапляються різні виконання. Деталь має без перекосу ставати на штатне місце, збігатися за отворами та правильно взаємодіяти з відповідною частиною двигуна. Не варто підганяти корпус, розсвердлювати кріплення або встановлювати вузол із натягом: така невідповідність указує на іншу модифікацію.

Установлення та первинна перевірка

До монтажу очистьте посадкову поверхню й огляньте відповідні деталі пускового приводу. Сколи, задирки або значне зношення в зоні зачеплення можуть заважати роботі навіть нового стартера. Корпус установлюють рівно, а кріплення затягують рівномірно, без деформації майданчика. Для монтажу застосовують кріпильні деталі, що відповідають штатному місцю двигуна.

Після встановлення кілька разів плавно витягніть рукоятку на невелику відстань. Шнур має виходити без бічного тертя та повністю повертатися, барабан — обертатися без заклинювання, а зачеплення — спрацьовувати без холостих ривків. Рукоятку не кидають на витягнутому шнурі: контрольоване повернення зменшує ударне навантаження на корпус, барабан і поворотний механізм.

Особливості конструкції

• Виконання у зборі поєднує основні деталі ручного пуску та спрощує комплексну заміну зношеного механізму.
• Поворотний механізм автоматично змотує шнур і готує стартер до наступного запуску.
• Кріпильний майданчик із кількома отворами забезпечує встановлення корпусу на передбачене місце двигуна за умови точного збігу модифікації.
• Витяжна рукоятка дає прямий контроль зусилля під час початкового прокручування мотора.

Ця деталь підходить для ремонту веломотора F50/F80, коли потрібно відновити штатний ручний запуск і замінити стартер повністю. Точне звіряння версії mod. 2, геометрії кріплення та відповідного зачеплення до монтажу допомагає вибрати сумісний варіант і уникнути повторного розбирання двигуна.
