Передній варіатор 4T Honda CH250 з пальцем DONGXIN

Передній варіатор 4T Honda CH250 з пальцем DONGXIN

Передній варіатор призначений для чотиритактних максискутерів Honda CH250 із двигуном класу 250 см³. Деталь установлюється в ремінну автоматичну трансмісію та працює разом із приводним ременем, заднім веденим шківом і зчепленням. Це виконання DONGXIN позначене як варіант із пальцем і підходить для ремонту привода моделей CH250, представлених під назвами Elite та Spacy.

Призначення та будова

Під час розгону передній варіатор змінює положення ременя на шківі, завдяки чому передавальне відношення трансмісії змінюється без ступінчастого перемикання передач. Усередині механізму вантажі переміщуються напрямними, впливають на рухому щоку та поступово виводять ремінь на інший радіус. Стан доріжок, спряжених поверхонь і пальця безпосередньо пов’язаний із вільним рухом деталей, тому їх зношення може проявлятися ривками під час розгону, стороннім шумом, люфтом або нерівномірною роботою привода.

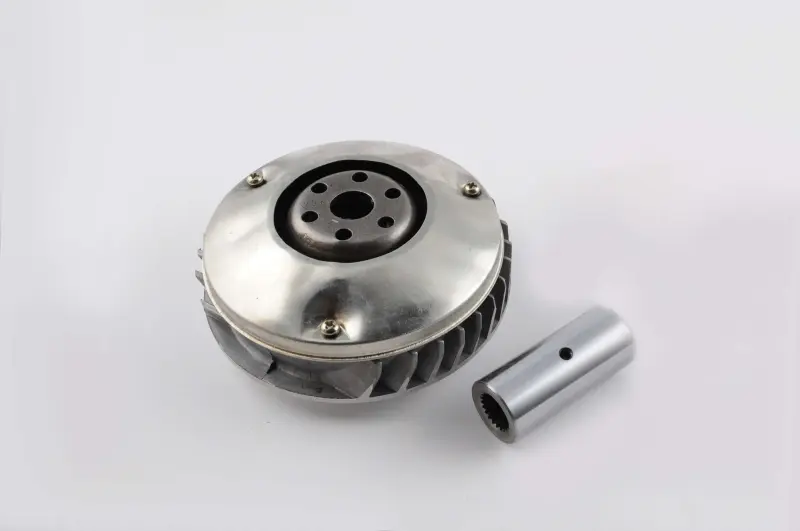

Корпус варіатора має центральний посадковий отвір, закриту внутрішню частину та розташовані по колу радіальні лопатки. Така форма відповідає передній частині привода CH250, де лопатки беруть участь у переміщенні повітря всередині кожуха трансмісії. Окремий циліндричний палець має внутрішнє шліцьове з’єднання. Під час підбору потрібно оцінювати не лише позначення моделі, а й геометрію обох деталей.

Що перевірити перед замовленням

Позначення CH250 є основним орієнтиром сумісності, проте перед купівлею слід зіставити знятий варіатор і палець із запропонованим виконанням. Особливо корисна така перевірка під час ремонту скутера з невідомою історією, раніше заміненим двигуном або вже встановленими нестандартними деталями.

• Модель техніки. Варіатор розрахований на чотиритактну платформу Honda CH250 250 см³. Позначення інших двигунів не підтверджують взаємозамінність.
• Посадка на вал. Звірте профіль і кількість шліців, внутрішній діаметр, глибину посадки та положення деталі відносно різьбової частини вала.
• Розмір пальця. Порівняйте його загальну довжину, зовнішній діаметр і розташування поперечного отвору. Палець має відповідати варіатору та штатній схемі складання конкретного скутера.
• Габарити шківа. Зіставте зовнішній діаметр, ширину та форму ремінної поверхні зі знятою деталлю, щоб ремінь розташовувався в передбаченій площині.
• Суміжні компоненти. Одночасно огляньте ремінь, ролики, напрямні, рампову пластину, ущільнення, шайбу та кріплення. Зношені спряжені деталі можуть погіршити роботу нового варіатора.

Установлення та обслуговування

Монтаж виконують після зняття кришки ремінної трансмісії та старої передньої частини привода. Посадкові місця й ремінні поверхні очищають від забруднень; олива або пластичне мастило не повинні потрапляти на ділянки контакту ременя зі щоками. Схему змащування пальця, послідовність шайб і кріплення, а також момент затягування гайки обирають за сервісною документацією саме для моделі та року скутера. Під час складання ремінь слід звільнити від натягу на передньому шківі, щоб деталі повністю сіли на вал, а кріплення не створювало хибного притискання.

Перед заміною варто визначити причину несправності: перевірити ремінь на тріщини та зношення, вантажі — на пласкі ділянки, а напрямні й поверхні варіатора — на вироблення, задирки та люфт. Після встановлення вручну контролюють вільне положення ременя й відсутність перекосу, а потім перевіряють роботу трансмісії без сторонніх звуків. Такий підхід дає змогу використовувати передній варіатор DONGXIN як частину повноцінного ремонту привода Honda CH250, а не приховувати несправність суміжних деталей.
