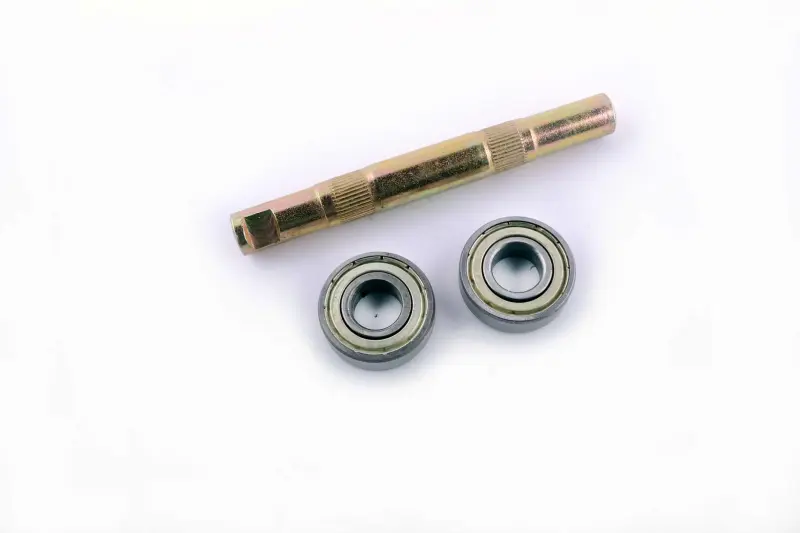

Вісь каретки під клин 145 мм із 2 підшипниками 6203-ZZ для велосипеда «Мінськ» OEM

Вісь каретки під клин 145 мм із підшипниками 6203-ZZ

Комплект призначений для ремонту каретки велосипеда «Мінськ» із клиновим кріпленням шатунів. До нього входять вісь завдовжки 145 мм і два кулькові підшипники 6203-ZZ. Така конфігурація дає змогу замінити центральну деталь каретки та обидві її підшипникові опори під час одного обслуговування, не добираючи підшипники окремо.

Каретка розташована в каретковому стакані рами між шатунами. Підшипники підтримують вісь із двох боків, а сама вісь з’єднує лівий і правий шатуни. Під час педалювання вона сприймає зусилля від шатунів і забезпечує їх обертання відносно рами. Круглі кінці осі мають пази під кріпильні клини: це принципова відмінність від осей із квадратними посадковими кінцями та картриджних кареток інших стандартів.

Конструкція та підтверджені параметри

• Тип деталі: велосипедна вісь каретки під клинові шатуни.
• Загальна довжина осі: 145 мм.
• Підшипники: два 6203-ZZ.
• Розмір одного підшипника: внутрішній діаметр 17 мм, зовнішній діаметр 40 мм, ширина 12 мм.
• Призначення за моделлю: каретковий вузол велосипеда «Мінськ» відповідної конструкції.
• Виконання: OEM.

Що перевірити перед вибором

Ця вісь не є універсальною для будь-якої дорожньої рами. До замовлення зніміть стару деталь або отримайте доступ до її кінців і зіставте загальну довжину 145 мм, круглу форму кінців, розташування клинових пазів і тип шатунів. Якщо на велосипеді застосовані шатуни під квадрат, інша довжина осі або підшипники іншого номера, потрібна інша каретка.

Окремо перевірте посадкові місця під підшипники та параметри раніше встановлених опор. Для цієї позиції потрібні два підшипники 6203-ZZ розміром 17×40×12 мм. Внутрішній діаметр має відповідати посадці на осі, зовнішній — посадці в чашці або корпусі, а ширина впливає на положення деталей усередині каретки. Збігу лише зовнішнього діаметра недостатньо: усі три розміри й позначення мають відповідати конструкції, яку ремонтують.

Під час добору також враховуйте фактичний стан пов’язаних деталей. Вироблення чашок або посадкових поверхонь, пошкоджені клини й деформовані шатуни не усуваються заміною однієї осі. Якщо стара каретка мала бічний люфт, хрускіт, заїдання або помітне биття шатунів, під час розбирання слід перевірити не лише вал і підшипники, а й місця їх установлення.

Монтаж і перевірка після ремонту

Перед складанням каретковий стакан і посадкові поверхні очищують, а підшипники встановлюють рівно, без перекосу. Зусилля під час запресовування не можна передавати через тіла кочення: для посадки підшипника на вісь діють на внутрішнє кільце, а під час установлення в корпус — на зовнішнє. За відсутності відповідної оправки та досвіду з клиновими шатунами роботу краще доручити веломайстерні.

Правий і лівий шатуни мають опинитися точно навпроти один одного. Кріпильні клини встановлюють у протилежних напрямках, щоб зберегти положення шатунів на 180°. Після складання прокрутіть систему без навантаження: обертання має бути рівним, без заїдань і відчутного поперечного люфту. Після перших поїздок корисно повторно перевірити посадку клинів і відсутність люфту, адже ослаблений шатун на осі може спричиняти стукіт і прискорювати зношування спряжених поверхонь.

Комплект підходить для відновлення штатної клинової каретки «Мінськ», коли стара вісь має довжину 145 мм і працює з двома підшипниками 6203-ZZ. Точний збіг цих ознак допомагає зберегти правильне положення шатунів і отримати передбачувану роботу каретки після обслуговування.
