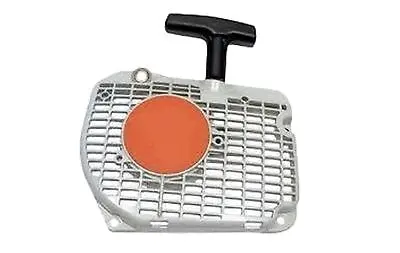

Стартер у зборі для бензопил STIHL MS 340/360 MECH

Стартер у зборі для бензопил STIHL MS 340/360 MECH

Призначений для відновлення ручного запуску бензопил STIHL MS 340 і MS 360. Вузол установлюється на двигун з боку пускового механізму та передає зусилля від витягування руків’я до колінчастого вала, допомагаючи провернути двигун перед запуском. Виконання у зборі зручне при пошкодженні кількох деталей стартера або корпуса: замість поелементного добору шнура, ротора, поворотної пружини та інших компонентів замінюється зібраний механізм.

Призначення та будова

Стартер об’єднує корпус із вентиляційною решіткою, витяжне руків’я та механізм повернення. Під час ривка за руків’я шнур розмотується з ротора, а пускові зачепи передають обертання двигуну. Після відпускання пружина повертає ротор назад і вкладає шнур у корпус. Руків’я потрібно супроводжувати рукою до початкового положення: різкий удар об корпус створює зайве навантаження на шнур і внутрішні деталі.

Формат «у зборі» особливо практичний, коли старий корпус тріснув, кріпильні зони деформовані, шнур не повертається, ротор заїдає або зачепи не передають зусилля. Якщо несправний лише шнур чи тільки пружина, спочатку оцінюють стан решти частин. За поєднання кількох дефектів заміна всього стартера дає змогу уникнути послідовного ремонту вже зношених компонентів.

Що врахувати під час добору

Основний критерій — точна модель бензопили: ця версія розрахована на STIHL MS 340 і MS 360. Перед установленням порівняйте стару деталь із новою за формою корпуса, розташуванням кріпильних отворів, контуром прилягання до картера, положенням руків’я та зоною зчеплення пускових зачепів. Позначення 340 і 360 недостатньо зіставляти зі схожими цифрами в пил інших виробників: однакові номери моделей не означають однакову геометрію чи механізм зачеплення.

Якщо бензопилу раніше ремонтували або зібрали з деталей різних модифікацій, перевірка фактичної конфігурації особливо важлива. Корпус має ставати на посадкове місце без перекосу та примусового стягування гвинтами. Кріпильні отвори повинні збігатися вільно, а внутрішні частини стартера не мають упиратися в маховик або захисні деталі. Такий контроль до остаточного затягування допомагає виявити невідповідність без пошкодження нової запчастини.

Установлення та перевірка

Роботу виконують на заглушеній та охололій бензопилі. Перед зняттям старого стартера очищають зовнішню ділянку, щоб тирса й бруд не потрапили всередину. Для доступу знімають кріпильні гвинти корпуса, переводять передній захисний щиток у положення, що дає змогу вивести корпус, потім відокремлюють нижню частину корпуса від картера та знімають її донизу. Новий вузол установлюють у зворотній послідовності, контролюючи рівне прилягання і правильне положення всіх отворів.

До запуску кілька разів плавно витягніть руків’я на невелику довжину. Шнур має виходити без заклинювання, а руків’я — впевнено повертатися до напрямної втулки. Потім перевірте, що під час робочого руху зачепи підхоплюють механізм двигуна. Не витягуйте шнур до крайнього упору та не відпускайте руків’я у вільний зворотний хід: правильне супроводження зберігає нормальне укладання шнура на роторі.

Ключові дані

• Тип: ручний стартер зі зворотним намотуванням.
• Виконання: зібраний пусковий механізм.
• Сумісні моделі: STIHL MS 340 і MS 360.
• Товарне позначення: MECH.

Підходить для ремонту системи запуску, коли потрібно замінити стартер повністю та повернути бензопилі штатний спосіб прокручування двигуна. Точний добір за моделлю й геометрією знятого корпуса залишається головною умовою правильного встановлення.
