Амортизатор бензопили Goodluck GL4500/5200, конусна пружина

Пружинний амортизатор для бензопил Goodluck GL4500 і GL5200

Конусна пружина призначена для відновлення антивібраційної системи бензопил Goodluck серій GL4500 і GL5200. Деталь створює пружний зв’язок між частиною пилки, що вібрує, та суміжними елементами конструкції, приймаючи частину коливань, які виникають під час роботи двигуна. Справний амортизатор підтримує передбачену рухливість з’єднання та зменшує передавання вібрації на руків’я і корпус.

Призначення та конструкція

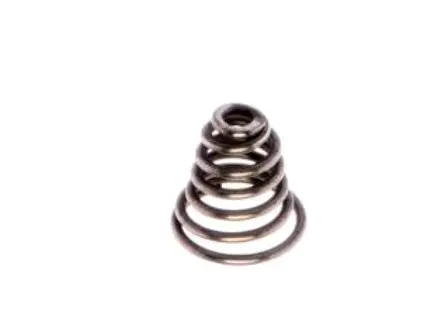

Амортизатор має форму витої пружини з виразним переходом від широкої основи до вузької верхньої частини. Конусна геометрія потрібна для правильного розміщення деталі у штатних посадкових місцях. Під дією коливань пружина пружно стискається та відхиляється в межах, заданих конструкцією пилки, а потім повертається у початкове положення. Завдяки цьому жорсткий контакт між з’єднаними частинами замінюється рухомим пружинним з’єднанням.

Ця деталь належить саме до антивібраційної системи бензопили. Її не варто плутати з пружиною зчеплення, поворотною пружиною курка газу або пружиною механізму запуску: такі запчастини виконують інші функції та мають іншу форму. Конусне розширення витків є однією з головних ознак, за якими амортизатор можна відрізнити під час добору.

Як правильно підібрати деталь

Амортизатор заявлений для Goodluck GL4500 і GL5200, проте всередині цих серій трапляються конструктивні виконання з різними кріпленнями. Перед встановленням зіставте нову пружину зі знятою деталлю та посадковими місцями на конкретній пилці. Самого збігу цифрового позначення моделі недостатньо, якщо форма штатного амортизатора відрізняється.

• Тип конструкції: потрібна окрема конусна пружина, а не циліндричний гумовий демпфер чи амортизатор із уже встановленою втулкою.
• Габарити: порівняйте загальну висоту, діаметри широкого та вузького країв, а також товщину дроту.
• Форма витків: перевірте їх кількість, крок, напрямок звуження та конфігурацію обох кінців.
• Посадкові місця: пружина має розміщуватися без перекосу, надмірного натягу та вільного переміщення кріплень.
• Положення: широкий і вузький краї встановлюють у тій самій орієнтації, яку передбачає штатна конструкція бензопили.

Коли потрібна заміна

Причиною ремонту стає зламаний виток, залишкова деформація, розтягнення, перекіс або втрата пружності старої пружини. На несправність також можуть указувати посилена вібрація на руків’ях, сторонній металевий звук, надмірне переміщення з’єднаних частин чи їх дотик під час роботи. Подібні прояви можуть виникати й через пошкодження інших амортизаторів, кріплень або посадкових місць, тому перед складанням варто оглянути всю антивібраційну систему.

Встановлення та перевірка

Заміну виконують на зупиненій та охолодженій бензопилі. Після демонтажу старої деталі посадкові місця очищають і перевіряють на тріщини, деформацію та розбиті кріплення. Нову пружину встановлюють без примусового розтягування витків, зберігаючи початкову орієнтацію і схему кріплення. Інструмент не повинен пошкоджувати поверхню дроту або створювати заломи, здатні порушити пружну роботу амортизатора.

Після складання перевірте надійність кріплень і вільне пружне переміщення з’єднання: деталі не мають заклинювати, перекошуватися чи торкатися сусідніх частин за невеликого ручного відхилення руків’я. Якщо в пилці застосовано кілька амортизаторів, їхній стан оцінюють одночасно, оскільки пошкодження одного кріплення збільшує навантаження на решту. Точний збіг форми та посадки допомагає повернути антивібраційній системі передбачений характер роботи без перероблення штатної конструкції.
