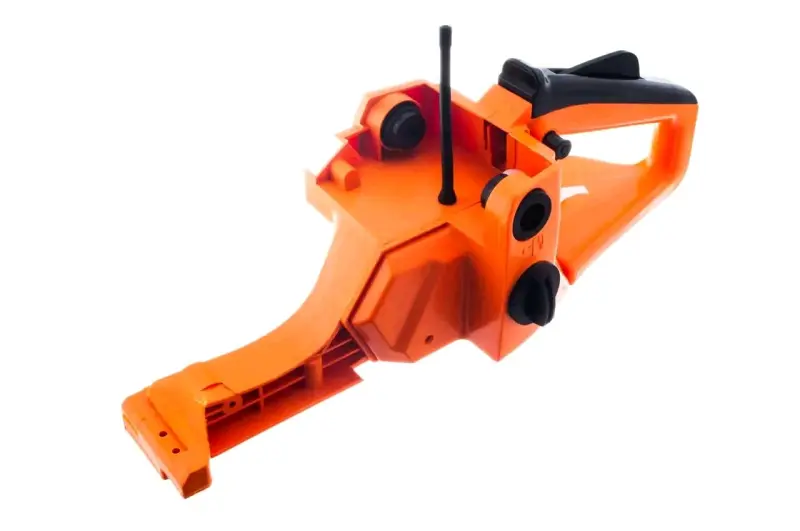

Заднє руків’я у зборі для бензопил Goodluck GL4500/GL5200 ROYI

Заднє руків’я у зборі для бензопил Goodluck GL4500/GL5200 ROYI

Корпусне заднє руків’я призначене для ремонту бензопил Goodluck GL4500 і GL5200. Воно формує основну точку хвату правою рукою та слугує місцем розташування курка газу й пов’язаних із ним деталей керування. Виконання у зборі доречне, коли пошкоджена не окрема накладка, а вся задня частина: корпус має тріщини, кріплення втратили щільність, важіль деформований або руків’я вже не утримується на пилі без люфту.

Призначення та конструкція

Деталь виготовлена як цілісна корпусна частина із замкненою зоною хвату та видовженою передньою ділянкою для з’єднання з іншими частинами бензопили. На руків’ї передбачені органи керування, верхня накладка в зоні долоні, технологічні отвори й посадкові місця. Таке компонування поєднує утримання інструмента та керування обертами двигуна в одній частині корпусу, тому стан руків’я безпосередньо впливає на зручність хвату і вільний хід курка.

Заміна потрібна не лише після повного руйнування корпусу. Причиною ремонту можуть бути тріщини біля гвинтових з’єднань, сколи країв, помітне зміщення руків’я відносно корпуса, заїдання курка після удару або зношення посадкових зон. Справна деталь має щільно з’єднуватися із сусідніми частинами, не перешкоджати руху важеля та зберігати звичне положення руки під час роботи. Якщо старе руків’я деформоване, підтягування кріплень зазвичай не усуває причину люфту: спочатку потрібно оцінити цілісність усіх точок фіксації.

Що перевірити перед вибором

Позначення GL4500 і GL5200 є головним орієнтиром сумісності, проте перед замовленням потрібно зіставити запчастину зі знятим руків’ям. У бензопил однієї модельної групи можуть відрізнятися окремі виконання, тому значення має не лише назва моделі, а й геометрія з’єднань.

• Модель бензопили: деталь заявлена для Goodluck GL4500 і GL5200.
• Тип позиції: потрібне саме заднє руків’я у зборі, а не верхня накладка, окремий курок або передня ручка.
• Контур і кріплення: порівняйте форму передньої частини, розташування гвинтових отворів, опор і напрямних зі старою деталлю.
• Органи керування: перевірте положення курка, сполучення з тягою газу та конфігурацію сусідніх важелів.
• Зовнішнє компонування: зіставте замкнену форму хвату, верхню вставку та розташування круглих технологічних зон на бічній частині.

Установлення та перевірка після ремонту

Монтаж виконують на очищеній бензопилі після демонтажу пошкодженої корпусної частини. До остаточного затягування кріплень руків’я потрібно сумістити з усіма опорами без перекосу та переконатися, що сусідні деталі вільно займають свої місця. Гвинти встановлюють у призначені отвори й затягують рівномірно: примусове суміщення точок, які не збігаються, свідчить про помилку підбору або складання.

Після з’єднання необхідно перевірити повний хід курка газу, його повернення після відпускання та відсутність контакту рухомих деталей із корпусом. Руків’я не повинно хитатися, зміщуватися чи розходитися на стиках під помірним зусиллям руки. Перший запуск виконують тільки після перевірки кріплень і правильної роботи керування. Така послідовність допомагає одразу виявити перекіс, неправильно встановлену тягу або невідповідність конкретної модифікації.

Руків’я ROYI підходить для відновлення бензопили, у якої двигун і різальна частина справні, а подальшому використанню заважає пошкодження заднього хвату чи розташованих у ньому органів керування. Точне зіставлення форми та посадкових місць зі старою деталлю дає змогу вибрати корпусну частину без зайвих переробок.
