Натискна шайба NEWTOP для мотокоси FS 55

Натискна шайба NEWTOP для мотокоси FS 55

Деталь належить до кріплення різальної оснастки на вихідному валу редуктора. Вона призначена для мотокоси FS 55 і застосовується у тих варіантах складання, де різальний інструмент фіксується окремою шайбою, притискним диском і гайкою. Така позиція потрібна для відновлення штатного комплекту кріплення після обслуговування, втрати або пошкодження встановленої раніше шайби.

Призначення та конструкція

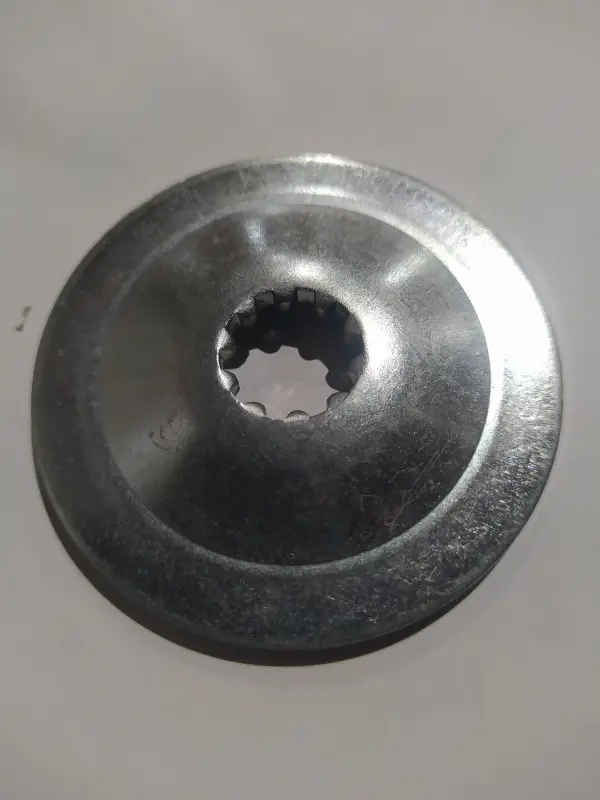

Шайба розміщується над різальним інструментом і бере участь у його закріпленні на валу. Кругла тарілчаста форма має виражений опуклий та увігнутий боки, тому під час складання дотримуються заданого положення деталі. У центрі виконано профільований отвір для посадки на вихідний вал. Зовнішня частина утворює широку опорну поверхню, а цілісна форма дає змогу розмістити шайбу в передбаченій послідовності кріпильних деталей.

Для металевої різальної оснастки FS 55 складання починають з упорного диска: на нього встановлюють різальний інструмент, далі натискну шайбу опуклістю догори, передбачений конструкцією притискний диск і кріпильну гайку. Шайба не замінює упорний диск, гайку або інші деталі набору; кожен компонент має власне місце. Залежно від установленої косильної головки чи металевого інструмента склад кріплення може відрізнятися.

Що перевірити під час вибору

• Модель техніки: позиція призначена для мотокоси FS 55; позначення моделі потрібно звірити повністю.
• Тип оснастки: набір деталей на валу залежить від застосованого різального інструмента та початкового виконання мотокоси.
• Посадкова форма: порівняйте профіль центрального отвору, зовнішній контур і тарілчасту геометрію зі знятою шайбою.
• Суміжні деталі: перевірте наявність упорного та притискного дисків, кріпильної гайки й справність посадкового місця на валу.

Добирати деталь лише за загальним виглядом круглої шайби не варто. Для правильного складання мають збігатися профіль посадки, форма обох боків і місце деталі у кріпильній послідовності. Якщо попередню шайбу втрачено, керуйтеся схемою монтажу різального інструмента саме для своєї версії FS 55 та встановленої оснастки.

Установлення та обслуговування

Перед розбиранням двигун зупиняють, а мотокосу кладуть так, щоб місце встановлення різального інструмента було спрямоване вгору. Вихідний вал блокують штатним стрижнем або придатною зігнутою викруткою через отвір у редукторі. Під час роботи з металевим ножем використовують захисні рукавички та не торкаються гострих крайок незахищеними руками.

Шайбу ставлять опуклістю догори. Після встановлення інших кріпильних деталей гайку з лівою різьбою нагвинчують проти годинникової стрілки та щільно затягують. Потім інструмент для блокування обов’язково виймають. Під час демонтажу вал знову фіксують, а гайку послаблюють за годинниковою стрілкою. Гайку, яка перестала надійно утримувати кріплення, замінюють новою.

Перед роботою перевірте, що шайба повністю сіла на своє місце, деталі розташовані у правильному порядку, гайка надійно затягнута, а різальний інструмент відповідає встановленому захисту. Деформована шайба, пошкоджений профіль центрального отвору або помітне зношення посадкових поверхонь є підставою для заміни. Не компенсуйте відсутність цієї деталі випадковою плоскою шайбою: кріплення різальної оснастки потрібно складати за передбаченою для FS 55 схемою.
