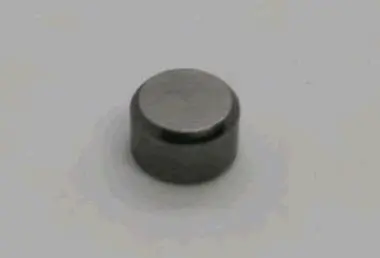

Тепловий компенсатор випускного клапана 177F/188F (9/13 к.с.) UG

Тепловий компенсатор випускного клапана 177F/188F UG

Компактна деталь клапанного механізму призначена для бензинових двигунів 177F потужністю 9 к.с. та 188F потужністю 13 к.с. Компенсатор установлюється зверху на стрижень випускного клапана й розташовується в зоні його контакту з коромислом. Таку деталь також називають «коваделком» або ковпачком випускного клапана. Вона бере участь у передаванні зусилля від коромисла до клапана та входить до передбаченої конструкцією геометрії клапанного приводу.

Призначення та місце встановлення

Випускний клапан працює за змінної температури, тому в його приводі має зберігатися встановлений виробником тепловий зазор. Компенсатор утворює контактну поверхню над торцем стрижня та враховується під час регулювання цього зазору. Це механічний ковпачок, а не гідравлічний механізм автоматичного регулювання: після монтажу положення коромисла й зазор клапана потрібно налаштувати вручну відповідно до вимог конкретного двигуна.

Деталь ставиться саме з випускного боку. Для правильної збірки потрібна відповідна тарілка пружини клапана: її центральна частина повинна допускати встановлення компенсатора. Використання невідповідної тарілки, складання без передбаченого ковпачка або його неправильна посадка змінюють взаємне положення стрижня клапана й коромисла. Тому перед ремонтом слід запам’ятати розташування деталей, а під час розбирання головки циліндра не змішувати компоненти впускного та випускного клапанів.

Як підібрати компенсатор

Основні критерії вибору — позначення двигуна 177F або 188F, потужність 9 чи 13 к.с. і призначення для випускного клапана. Самої зовнішньої схожості недостатньо: у різних сімейств і модифікацій двигунів можуть відрізнятися висота ковпачка, внутрішній та зовнішній діаметри, форма заглиблення під стрижень і конструкція тарілки пружини. Перед установленням порівняйте нову деталь зі знятим компенсатором та перевірте її посадку на торці клапана без перекосу й помітного люфту.

• Сумісні позначення: бензинові двигуни 177F та 188F.
• Відповідна потужність: 9 і 13 к.с. згідно з позначенням товарної позиції.
• Місце застосування: верхня частина стрижня випускного клапана.
• Суміжна деталь: тарілка пружини повинна мати відповідну конструкцію під компенсатор.
• Тип регулювання: клапанний зазор налаштовується після складання механізму.

Установлення та перевірка після ремонту

Монтаж виконують під час обслуговування клапанного механізму або ремонту головки циліндра. Посадкове місце й торець стрижня очищають від забруднень, після чого компенсатор установлюють заглибленням на верхню частину випускного клапана. Плоска контактна поверхня має бути спрямована до коромисла, а ковпачок — сидіти рівно та повністю. Якщо деталь упирається в тарілку пружини, хитається або не займає штатного положення, продовжувати складання не можна: спочатку необхідно перевірити відповідність компонентів.

Після встановлення повертають коромисло та інші зняті деталі, виставляють поршень у положення, передбачене процедурою регулювання, і вимірюють зазор на холодному двигуні. Конкретне значення беруть з інструкції для встановленої модифікації 177F або 188F. Після затягування регулювального кріплення зазор перевіряють повторно. Корисно вручну провернути колінчастий вал на кілька обертів і переконатися, що компенсатор залишається на місці, клапан рухається вільно, а коромисло контактує з ним без перекосу.

Коли потрібна заміна

Новий компенсатор установлюють замість втраченої, тріснутої, деформованої або помітно зношеної деталі. Його стан також перевіряють після розбирання клапанного механізму, заміни випускного клапана чи ремонту головки циліндра. Пошкодження контактної поверхні, неправильна посадка або відсутність ковпачка заважають коректно налаштувати зазор. Водночас установлення одного компенсатора не усуває зношення самого клапана, напрямної, сідла, коромисла або регулювального кріплення — стан цих деталей оцінюють окремо.

Позиція підходить для відновлення штатного складання випускного клапана двигунів 177F/188F, якщо конфігурація тарілки пружини та розміри посадкового місця збігаються. Точна перевірка моделі двигуна й геометрії знятої деталі допомагає уникнути повторного розбирання головки після монтажу.
