Кошик зчеплення мотоблока 178F/186F під шліци 20 мм, порожній, DIGGER

Кошик зчеплення DIGGER для мотоблоків 178F/186F

Кошик призначений для ремонту зчеплення мотоблоків сімейства 178F і 186F. Деталь бере участь у з’єднанні двигуна з трансмісією та передаванні крутного моменту через механізм зчеплення. Центральне посадкове місце виконане під шліцьове з’єднання діаметром 20 мм. Таке виконання потрібно підбирати саме до відповідного вала: однакове позначення двигуна саме по собі не виключає відмінностей між редукторами, коробками передач і модифікаціями техніки.

Виконання «порожній» означає, що це окремий кошик, а не повністю зібране зчеплення. Такий варіант підходить для ремонту, під час якого придатні внутрішні деталі залишають або механізм складають з окремо підібраних компонентів. Перед придбанням варто визначити, чи потрібен лише кошик, чи готове зчеплення в зборі: ці позиції мають різне призначення та склад.

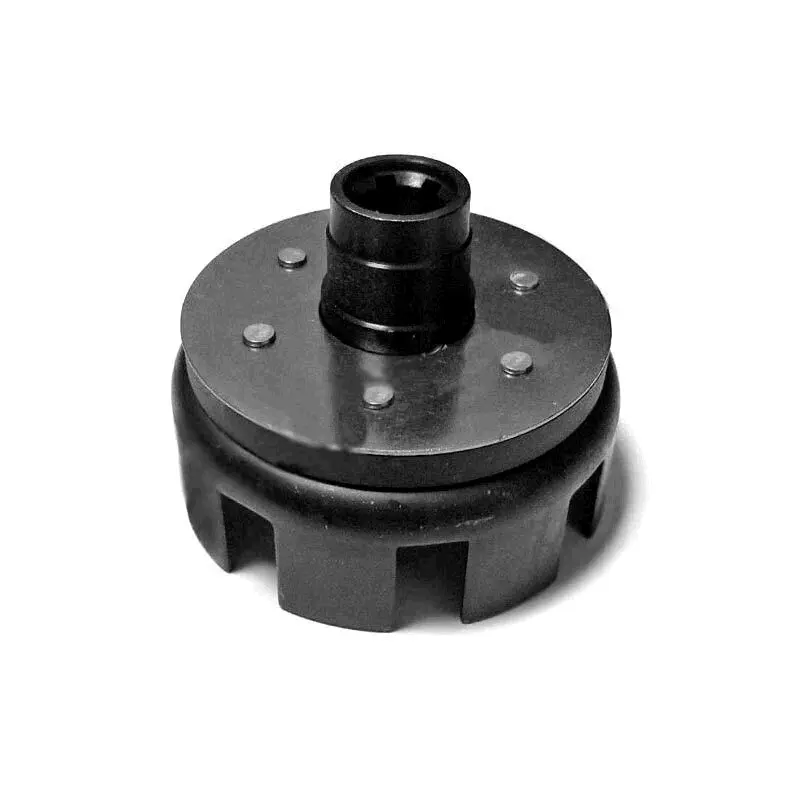

Конструкція містить циліндричний корпус із вікнами по периметру, круглу верхню площадку та центральну маточину з внутрішніми шліцами. Корпус є основою для розміщення деталей зчеплення, а маточина забезпечує з’єднання з відповідним шліцьовим валом. Правильна посадка потрібна для передавання обертання без перекосу та небажаного люфту.

Що перевірити під час підбору

Головними орієнтирами є тип техніки, виконання встановленого зчеплення та параметри демонтованого кошика. Позначення 178F/186F вказують на відповідне сімейство мотоблоків, проте остаточний вибір роблять за фактичною конструкцією конкретного агрегату.

• Посадка: потрібне шліцьове з’єднання діаметром 20 мм, а не гладкий вал чи шліци іншого розміру.
• Профіль шліців: кількість, форма та глибина зубців мають збігатися з відповідною частиною.
• Габарити: порівняйте зовнішній діаметр, висоту корпусу та положення центральної маточини зі старим кошиком.
• Форма корпусу: перевірте розташування вікон, буртів і поверхонь, що взаємодіють з іншими деталями зчеплення.
• Варіант виконання: ця позиція є окремим кошиком; потрібні для ремонту внутрішні компоненти підбирають з урахуванням конструкції наявного механізму.

Розмір 20 мм стосується шліцьової посадки та не означає зовнішній діаметр корпусу. Для перевірки краще виміряти посадкову частину старої деталі й вала, а також зіставити загальну форму. Кошик не варто вибирати лише за потужністю мотоблока або зовнішньою подібністю: вирішальними є з’єднання з валом і геометрія сполучених деталей.

Установлення та заміна

Перед монтажем оглядають шліци вала й компоненти зчеплення, які працюють разом із кошиком. Значне спрацювання, зім’яті зубці або виражений люфт можуть завадити нормальній посадці нової деталі. Кошик має встановлюватися рівно, без перекосу та примусового забивання. Після попереднього складання перевіряють вільне розташування корпусу, відсутність контакту із сусідніми частинами та відповідність кріплення конструкції конкретного мотоблока.

Підставою для перевірки кошика є люфт у шліцьовому з’єднанні, деформація корпусу, пошкодження вікон або маточини, тріщини та сліди контакту із сусідніми деталями. Під час розбирання доцільно оцінити весь механізм зчеплення, оскільки встановлення нового кошика разом із сильно спрацьованими сполученими компонентами не усуває причину неправильної роботи.

Кошик DIGGER підходить для обслуговування мотоблока 178F/186F, якщо в техніці застосована шліцьова посадка 20 мм і збігається конструкція корпусу. Точне порівняння з демонтованою деталлю допомагає вибрати потрібне виконання та заздалегідь визначити, які додаткові компоненти знадобляться для складання зчеплення.
