Натискний диск муфти зчеплення мотоблока 180N/190N/195N WENTOR

Натискний диск муфти зчеплення мотоблока 180N/190N/195N WENTOR

Деталь призначена для ремонту муфти зчеплення мотоблоків, обладнаних одноциліндровими чотиритактними дизельними двигунами 180N, 190N або 195N із водяним охолодженням. Це окремий натискний диск, а не муфта в зборі: його обирають, коли корпус, привід вимикання та інші придатні компоненти можна залишити, а встановлений диск уже не забезпечує належної роботи механізму.

Коли зчеплення ввімкнене, натискний диск створює потрібне притискання фрикційного диска, завдяки чому крутний момент двигуна передається на редуктор. Під час вимикання зусилля знімається, і передавання моменту припиняється. Рівна поверхня, правильне положення деталі та узгоджена дія з пружинами важливі для повного ввімкнення без пробуксовування та коректного роз'єднання дисків.

Конструкція та призначення

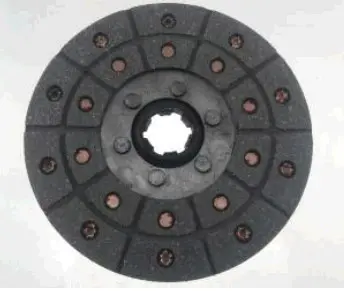

• Круглий диск розрахований на встановлення всередині муфти зчеплення мотоблока та виконує натискну функцію.
• У центрі розташований зубчастий отвір; його профіль потрібно зіставити з відповідною частиною демонтованого механізму.
• По колу розміщена сегментована фрикційна накладка з радіальними розділювальними канавками.
• Сегменти закріплені заклепками, стан і розташування яких зручно перевіряти під час порівняння з попередньою деталлю.
• Виріб випускається під маркою WENTOR для сімейства 180N/190N/195N.

Серед сумісної техніки зазначені окремі мотоблоки Zubr, Кентавр, Forte, Zirka, Аврора, Булат, Добриня, Claus, Заря та інших марок. До переліку входять Zubr JR-Q78, JR-Q79 і JR-Q12E, Forte SH-81, SH-101 і SH-121, Zirka LX1080, LX1081, LX1090D і LX1091D, а також Кентавр МБ-1080Д-5, МБ-1081Д-5 і МБ-1010. У межах однієї марки можуть існувати версії з іншим зчепленням, тому назву мотоблока потрібно перевіряти разом із позначенням двигуна та конструкцією знятого диска.

Як перевірити сумісність

Перед замовленням зіставте тип деталі, зовнішній діаметр, товщину, форму й розмір центрального отвору, кількість внутрішніх зубців, розташування заклепок, канавок і посадкових місць. Окремо перевірте взаємне положення частин, на які діють пружини та механізм вимикання. Старий диск треба порівнювати саме з натискною деталлю: ведений фрикційний диск і готова муфта мають інше призначення та не є прямою заміною цієї позиції. Якщо геометрія відрізняється хоча б в одній критичній точці, застосовність слід уточнити до розбирання справної техніки.

Коли потрібна заміна

Підставою для перевірки натискного диска є пробуксовування під навантаженням, ривки на початку руху, неповне ввімкнення або ускладнене вимикання зчеплення. Після розбирання оцінюють рівномірність зношення накладки, міцність заклепкових з'єднань, відсутність тріщин, відшарувань, деформації та виразних слідів перегрівання. Такі прояви можуть бути пов'язані не лише з диском, тому одночасно перевіряють пружини, ведений диск, витискний підшипник, важіль увімкнення, регулювальний гвинт і корпус муфти.

Встановлення та перевірка після ремонту

Монтаж виконують зі збереженням правильної орієнтації деталей і послідовності складання конкретного мотоблока. Посадкові поверхні очищають від забруднень, кріплення затягують рівномірно, а пружини встановлюють без перекосу. Привід регулюють відповідно до настанов виробника техніки: після складання зчеплення має повністю вмикатися й вимикатися без постійного пробуксовування. Першу перевірку проводять без різкого навантаження, контролюючи плавність увімкнення та відсутність стороннього шуму.

Диск WENTOR підходить для відновлення муфти сумісного мотоблока 180N, 190N або 195N за умови збігу конструкції з демонтованою деталлю. Ретельне порівняння геометрії до встановлення допомагає уникнути повторного розбирання та правильно відновити передавання крутного моменту на редуктор.
