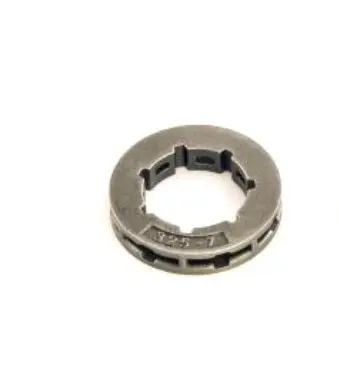

Ведучий вінець бензопили WIDGET .325″, 7 зубців для Goodluck GL4500/GL5200, Husqvarna 137/142

Ведучий вінець бензопили WIDGET .325″, 7 зубців

Знімний ведучий вінець передає обертання від барабана зчеплення до пильного ланцюга. Виконання .325″ на 7 зубців призначене для відповідної ланцюгової гарнітури та застосовується на бензопилах Goodluck GL4500, Goodluck GL5200, Husqvarna 137 і Husqvarna 142. Деталь використовують у приводі з окремим вінцем; для барабана з нерозбірною зірочкою потрібна інша конструкція.

Призначення та будова

Внутрішній профіль вінця з'єднується з посадковою частиною барабана зчеплення, а зовнішні зубці взаємодіють із ведучими ланками ланцюга. Після спрацювання зчеплення обертання через барабан і вінець спрямовується на пильну гарнітуру, завдяки чому ланцюг рухається пазом шини. Справний профіль зубців потрібний для правильного зачеплення без перекосу.

Кільцева форма та внутрішній шліцьовий отвір відповідають формату знімного вінця. Така система дає змогу замінити зношену деталь окремо, якщо барабан зчеплення придатний до подальшого використання й розрахований на знімну зірочку. Під час обслуговування також перевіряють барабан і зчеплення, адже встановлення нового вінця не усуває зношення суміжних деталей.

Що звірити перед вибором

• Крок: .325″ має відповідати кроку встановленого ланцюга та зірочки шини. Компоненти з різним кроком не поєднують.
• Кількість зубців: вінець має 7 зубців; позначення 325-7 описує крок і кількість зубців.
• Модель бензопили: заявлена сумісність із Goodluck GL4500/GL5200 та Husqvarna 137/142.
• Тип приводу: барабан повинен мати посадкове місце для окремого вінця. До суцільної ведучої зірочки ця деталь не встановлюється.
• Посадкові параметри: порівняйте внутрішній профіль, зовнішній діаметр, висоту й положення вінця зі знятою деталлю та барабаном.

Назва моделі є важливим орієнтиром, проте в межах однієї серії можуть траплятися різні варіанти зчеплення й пильної гарнітури. Перед розбиранням перевірте крок ланцюга та тип зірочки, а після зняття порівняйте геометрію посадки. Така перевірка особливо потрібна для бензопили, яку вже ремонтували або переобладнували під інший барабан, шину чи ланцюг.

Ознаки потреби в заміні

Ведучу зірочку слід регулярно оглядати та замінювати за надмірного зношення. Глибокі доріжки від ведучих ланок, відколи на краях, нерівномірно вироблені западини або помітна зміна форми свідчать, що вінець більше не забезпечує належного контакту. Зношена деталь погіршує напрямлення ланцюга, прискорює спрацювання його ведучих ланок і паза шини та може спричиняти нестабільний рух гарнітури.

Під час установлення нового пильного ланцюга ведучу зірочку також рекомендують замінити. Новий ланцюг у такому разі контактує зі справним профілем зубців, а не з канавками, сформованими попередньою гарнітурою. Якщо ланцюг сходить із шини, часто втрачає натяг або рухається нерівно, разом із вінцем перевіряють стан ланцюга, шини, барабана та правильність складання.

Монтаж і контроль після обслуговування

Роботи проводять на зупиненій та охолодженій бензопилі, унеможлививши випадковий запуск і знявши ковпачок зі свічки запалювання. Під час роботи з ланцюгом використовують захисні рукавички. Послідовність доступу до зчеплення й барабана залежить від конструкції конкретної пилки, тому розбирання та затягування виконують за настановою її виробника.

Після монтажу ведучі ланки мають правильно розташуватися в западинах вінця та в пазу шини. Перевірте напрямок ланцюга, установлення кришки зчеплення й натяг, а потім переконайтеся, що гарнітура переміщується вручну без заклинювання. Вінець WIDGET .325″ на 7 зубців підходить для планового обслуговування та відновлення приводу перелічених бензопил за повного збігу посадки й конфігурації ланцюгової гарнітури.
