Вінець привода бензопили FORPACK .325″, 7 зубців для Goodluck GL4500/5200, Husqvarna 137/142

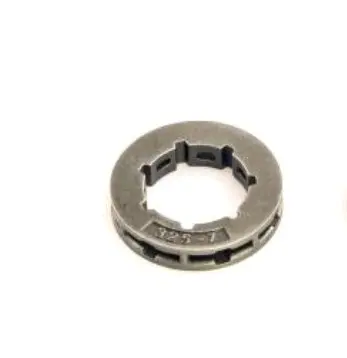

Вінець привода бензопили FORPACK .325″ на 7 зубців

Ведучий вінець передає обертання від барабана зчеплення пиляльному ланцюгу. Його зовнішні зубці взаємодіють із ведучими ланками ланцюга, тому стан і правильний добір цієї деталі безпосередньо впливають на рух гарнітури по шині. Модель FORPACK виконана як окремий кільцевий вінець: він установлюється на сумісну посадкову частину барабана, а після зношення може бути замінений без заміни справного барабана повністю.

Конфігурація 325-7 означає крок ланцюга .325″ і сім зубців. Вінець розрахований саме на гарнітуру з кроком .325″: цей параметр має збігатися у ведучої зірки, ланцюга та веденої зірочки шини. Кількість зубців також потрібно залишити такою самою, як у демонтованої деталі, адже вона пов’язана з геометрією привода та рухом ланцюга. Якщо на пилі встановлена гарнітура іншого кроку, цей вінець використовувати не можна.

Сумісність і критерії добору

• Моделі Goodluck: GL4500 і GL5200 за наявності барабана під окремий вінець відповідного посадкового типу.
• Моделі Husqvarna: 137 і 142 у виконанні із сумісним розбірним приводом та гарнітурою кроку .325″.
• Параметри вінця: крок .325″, сім зубців, кільцева конструкція з профільованим внутрішнім отвором.
• Що порівняти перед замовленням: тип установленої зірки, форму внутрішньої посадки, зовнішній розмір, висоту вінця, крок і кількість зубців.

Назву моделі пилки потрібно враховувати разом із фактичною конфігурацією привода. У різних версіях техніки може застосовуватися барабан із незнімною ведучою зіркою або система з окремим вінцем. Представлена деталь призначена для другого варіанта і не є барабаном зчеплення в зборі. Найнадійніший спосіб добору — зняти кришку привода та зіставити новий вінець зі старим за формою й основними посадковими розмірами. Під час добору всієї пиляльної гарнітури додатково перевіряють товщину ведучих ланок та їхню кількість: ці параметри мають відповідати пазу й довжині шини.

Коли вінець потребує заміни

Під час роботи ведучі ланки ланцюга поступово утворюють контактні доріжки на зубцях. Підставою для обслуговування є глибоке або нерівномірне вироблення, пошкодження крайок, відколи, овальність і погіршення зчеплення з ланцюгом. Зношена зірка може порушувати вирівнювання ланцюга, пришвидшувати зношення його ведучих ланок і паза шини, а також сприяти нестабільному руху гарнітури.

Стан вінця перевіряють під час обслуговування шини та ланцюга, особливо перед установленням нового ланцюга. Якщо на ведучих ланках з’явилися сліди ударного навантаження або ланцюг рухається нерівно за правильного натягу, потрібно оглянути не лише сам вінець, а й барабан, підшипник, шину та інші деталі привода. Установлення нового ланцюга на помітно зношену зірку скорочує строк його нормальної роботи.

Установлення та перевірка після ремонту

Монтаж виконують із зупиненим двигуном після зняття кришки, ланцюга та шини в порядку, передбаченому конструкцією конкретної бензопили. Вінець установлюють на посадкову частину сумісного барабана без перекосу й заклинювання. Одночасно перевіряють стан барабана та його опори: новий вінець не усуває люфт або пошкодження сусідніх деталей. Розташування шайб, фіксаторів та інших компонентів зберігають відповідно до настанов виробника пилки.

Після складання ланцюг має правильно розташовуватися на зубцях вінця та в пазу шини. Його натягують за інструкцією виробника, після чого перевіряють вільне й рівномірне переміщення з вимкненим двигуном. Перед подальшою роботою також контролюють подавання мастила на гарнітуру. Вінець FORPACK підходить для ремонту перелічених бензопил, якщо встановлена система розрахована на окрему зірку .325″ із сімома зубцями та збігається за посадковою геометрією.
