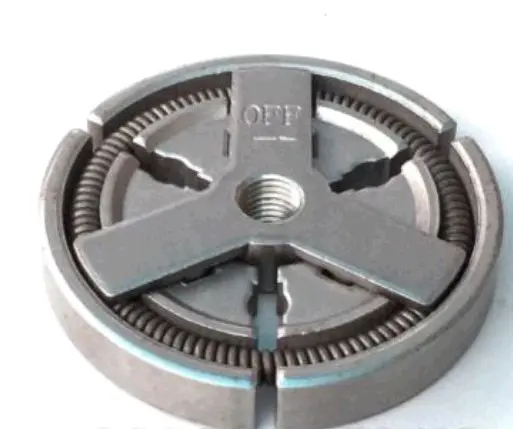

Муфта зчеплення бензопили Goodluck GL 4500/5200 NEWTOP (mod 2)

Муфта зчеплення для Goodluck GL 4500/5200 NEWTOP (mod 2)

Муфта призначена для ремонту механізму зчеплення бензопил Goodluck GL 4500 і GL 5200 у виконанні NEWTOP mod 2. Деталь з’єднує колінчастий вал двигуна з барабаном зчеплення та ведучою зірочкою. На холостому ходу пружини утримують три колодки ближче до центра, тому барабан і пиляльний ланцюг не повинні отримувати обертання. Після збільшення обертів колодки розходяться під дією відцентрової сили, торкаються внутрішньої поверхні барабана та передають крутний момент на ланцюговий привід.

Такий принцип дає змогу запускати двигун і підтримувати правильно відрегульований холостий хід без постійного руху ланцюга, а після натискання на важіль газу підключає різальну гарнітуру. Стан колодок і пружин впливає на своєчасне ввімкнення приводу. Муфту замінюють, коли колодки помітно зношені, пружини пошкоджені або ослаблені, увімкнення супроводжується ривками чи двигун набирає оберти, а ланцюг починає рухатися із затримкою та прослизає.

Що врахувати під час добору

Позначення mod 2 потрібно враховувати окремо: для бензопил GL 4500/5200 існує кілька зовні подібних варіантів муфт NEWTOP. Збіг марки та номера моделі не виключає конструктивних відмінностей між виконаннями. Перед замовленням зіставте демонтовану деталь із цією версією за загальною формою, триколодковою схемою, розташуванням і типом пружин, профілем колодок, центральним різьбовим отвором та положенням муфти відносно барабана.

• Призначення: механізм зчеплення бензинової ланцюгової пили.
• Заявлена сумісність: Goodluck GL 4500 і GL 5200.
• Виконання: NEWTOP, варіант mod 2.
• Конструкція: три колодки, з’єднані пружинами, і центральне різьбове кріплення.
• Орієнтир під час обслуговування: на корпусі є позначення OFF, яке вказує напрямок відкручування.

Для точного добору порівнюють не лише зовнішній діаметр, а й висоту муфти, параметри центральної різьби, ширину та контур колодок, розташування пружин і проміжок усередині встановленого барабана. Ці параметри варто перевіряти безпосередньо за старою деталлю та посадковим місцем: у різних модифікацій однієї серії вони можуть відрізнятися. Муфта має відповідати барабану без перекосу та стороннього контакту в розімкненому положенні.

Заміна та перевірка

Доступ до муфти отримують після зняття бічної кришки, різальної гарнітури та барабана зчеплення. Перед відкручуванням колінчастий вал фіксують належним сервісним способом і враховують зазначений на деталі напрямок. Під час монтажу центральне з’єднання має заходити по різьбі без перекосу, а пружини — перебувати у своїх посадкових місцях. Якщо стара муфта має іншу геометрію або відмінне кріплення, встановлювати деталь лише через збіг назви моделі не слід.

Після складання перевіряють вільне положення барабана, відсутність заїдання та поведінку ланцюга на різних режимах. За сталого холостого ходу ланцюг має залишатися нерухомим, а під час набору обертів привід повинен підключатися без тривалого прослизання. Якщо ланцюг рухається на холостому ходу, причиною може бути не лише муфта, а й завищена частота холостого ходу; якщо двигун працює, але ланцюг не рухається, додатково перевіряють гальмо ланцюга, натяг гарнітури, барабан і ведучу зірочку. Комплексна перевірка допомагає замінити справді зношену деталь і відновити коректне ввімкнення ланцюгового приводу.
