Повітряний фільтр у зборі для Honda Dio AF27

Повітряний фільтр у зборі для Honda Dio AF27

Вузол призначений для штатної системи впуску скутера Honda Dio з позначенням рами AF27. Він приймає зовнішнє повітря, пропускає його крізь фільтрувальну вставку та спрямовує до карбюратора. Корпус захищає фільтр від прямого потрапляння дорожнього бруду й утримує його у передбаченому положенні, тому повітря проходить через фільтрувальний матеріал, а не оминає його через щілини. Така деталь потрібна під час відновлення скутера після пошкодження корпусу, втрати кришки, поломки кріплень або зношення з’єднувального патрубка.

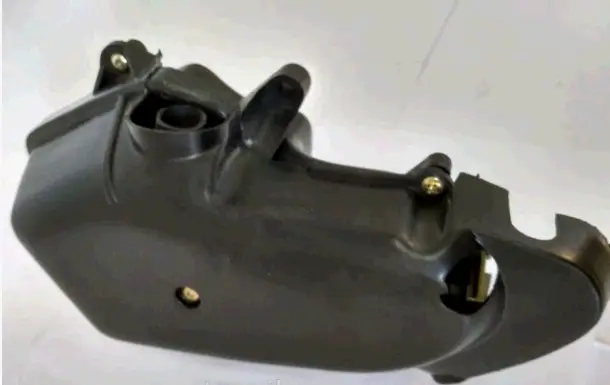

Конструкція складається з чорного пластикового корпусу з кришкою, фільтрувальною вставкою та патрубком для під’єднання до впуску. На корпусі передбачені монтажні точки, а кришка притягується кріпленням. Формована конфігурація поєднує повітряний канал, місце для фільтра та кріплення в одній деталі. Справний корпус із правильно встановленою вставкою допомагає затримувати пил і абразивні частинки до їх потрапляння в карбюратор та циліндро-поршневу групу. Щільність з’єднань тут не менш важлива, ніж чистота самого фільтра: зазор біля кришки або патрубка створює шлях для неочищеного повітря.

Як правильно підібрати

Головний критерій сумісності — позначення AF27. Назву Dio використовували для різних поколінь і виконань, тому одного напису Honda Dio недостатньо. Перед замовленням звірте код рами скутера, форму знятого корпусу, розташування монтажних вушок, напрямок з’єднувального патрубка та точки під’єднання наявних трубок. Також зіставте діаметр посадки з боку карбюратора й відстані між кріпленнями. Якщо на скутері раніше змінювали двигун, карбюратор або впуск, орієнтуйтеся на фактичну конфігурацію техніки, адже нестандартні деталі можуть змінити посадку.

Що перевірити під час установлення

Перед монтажем очистьте місце навколо впуску, щоб зі знятим корпусом забруднення не потрапили до карбюратора. Огляньте з’єднувальний патрубок, площину прилягання кришки та фільтрувальну вставку. Корпус установлюють без перекосу, суміщаючи його монтажні точки зі штатними кріпленнями. Патрубок має рівномірно сісти на відповідну частину впуску, а хомут — утримувати з’єднання без підсмоктування повітря. Після фіксації переконайтеся, що корпус не торкається рухомих і сильно нагрітих деталей, трубки не перетиснуті, кришка прилягає по всьому контуру, а кріплення затягнуте рівномірно. Надмірне зусилля на гвинтах пластикового корпусу може пошкодити різьбові посадки.

Обслуговування та причини заміни

Стан повітряного фільтра потрібно перевіряти регулярно, особливо після поїздок запиленими дорогами. Забруднена вставка збільшує опір потоку, а розрив фільтрувального матеріалу або нещільна посадка пропускають пил у впуск. Періодичність очищення та спосіб обслуговування обирають за настановою до скутера і типом установленої вставки; невідповідний розчинник здатний пошкодити поролон. Після обслуговування фільтр розміщують без складок і зміщення, потім закривають кришку та перевіряють щільність з’єднань.

• Призначення: очищення повітря перед його надходженням до карбюратора.
• Виконання: корпус повітряного фільтра у зборі з кришкою, патрубком і фільтрувальною вставкою.
• Сумісність: Honda Dio AF27.
• Колір корпусу: чорний.
• Установлення: у штатній зоні впуску з обов’язковою перевіркою геометрії кріплень і посадки патрубка.

Заміна корпусу виправдана за наявності тріщин, деформації кришки, зламаних монтажних вушок або патрубка, який більше не забезпечує щільного з’єднання. Новий вузол не усуває несправності карбюратора сам по собі, проте повертає впуску передбачену конфігурацію та дає змогу нормально обслуговувати фільтрувальну вставку. Після встановлення перевірте стабільність роботи двигуна та повторно огляньте кріплення після короткої поїздки.
