Кожух троса газу для мопеда Active

Кожух троса газу для мопеда Active

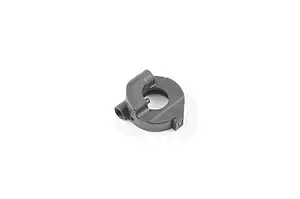

Компактний кожух, який також називають «будиночком газу», призначений для механізму правої поворотної рукоятки мопеда Active. У зоні керма він забезпечує передбачене положення троса відносно рухомої частини рукоятки та сполучених деталей. Це окрема корпусна деталь, а не довга зовнішня оболонка троса, не сама рукоятка й не правий пульт у зборі. Така позиція потрібна для локального ремонту механізму керування газом, коли старий будиночок пошкоджений, деформований або вже не забезпечує правильну посадку троса.

Призначення в механізмі рукоятки

Під час повороту рукоятки трос передає рух до механізму керування двигуном. Кожух бере участь у його розміщенні та спрямуванні безпосередньо біля керма, тому геометрія деталі й положення троса мають відповідати штатній конструкції мопеда. Правильна посадка запобігає боковому затисканню троса корпусними деталями та дає рукоятці пройти передбачений діапазон ходу. Сам кожух не усуває несправності зношеного, заламаного чи пошкодженого троса: перед ремонтом потрібно оцінити стан усіх сполучених компонентів.

Що порівняти перед вибором

• Модель техніки. Деталь призначена для мопедів Active, проте виконання правої рукоятки може відрізнятися залежно від модифікації. Самого збігу назви моделі недостатньо без перевірки конструкції.
• Форма старого будиночка. Зіставте круглий профіль, центральний отвір, бічну формовану ділянку, розташування виступів і напрямок частини, через яку проходить трос.
• Сполучення з рукояткою. Перевірте посадку відносно поворотної трубки, зовнішнього корпусу правого блока та інших деталей, установлених із цього боку керма.
• Трос і його наконечник. Значення мають спосіб заведення троса, положення його оболонки та форма місця, де утримується кінець. Трос не повинен виходити з передбаченої напрямної або затискатися під час складання.
• Стан сусідніх деталей. До встановлення огляньте поворотну трубку, корпус рукоятки та сам трос. Тріщини, глибоке зношення, деформація чи задирки в цих місцях можуть залишити тугий або нерівномірний хід навіть із новим кожухом.

Якщо знята деталь збереглася, використовуйте її як основний зразок: порівняйте контур, взаємне положення отвору й бічної частини, місця контакту з тросом та орієнтацію всередині корпусу. За відсутності старого будиночка підбір виконують за конструкцією штатної рукоятки та схемою конкретної модифікації Active. Не варто припасовувати невідповідну деталь сточуванням виступів або збільшенням отворів — зміна посадкової геометрії може порушити положення троса.

Установлення та перевірка

Монтаж виконують із вимкненим двигуном та стійко встановленим мопедом. Перед розбиранням правого корпусу запам’ятайте маршрут троса й положення всіх внутрішніх деталей, після чого послабте його натяг. Кожух установлюють у штатній орієнтації, обережно заводять трос у призначену для нього ділянку та перевіряють, чи оболонка й наконечник зайняли свої місця. Під час закривання корпусу трос не повинен потрапляти між з’єднуваними половинами або змінювати прокладений маршрут. Кріплення затягують рівномірно, а вільний хід налаштовують за технічними даними конкретного мопеда.

Після складання з вимкненим двигуном кілька разів плавно поверніть і відпустіть рукоятку. Вона має рухатися без ривків, самостійно повертатися у початкове положення та зберігати однаковий хід із прямо встановленим кермом, а також під час його повороту ліворуч і праворуч. Якщо з’являється заїдання, натяг змінюється разом із положенням керма або корпус закривається із зусиллям, експлуатацію не починають: потрібно повторно перевірити орієнтацію будиночка, прокладання троса та сумісність деталей. Такий підхід дає змогу використати кожух Active саме для акуратного відновлення штатної механіки правої рукоятки без невиправданої заміни справних компонентів.
