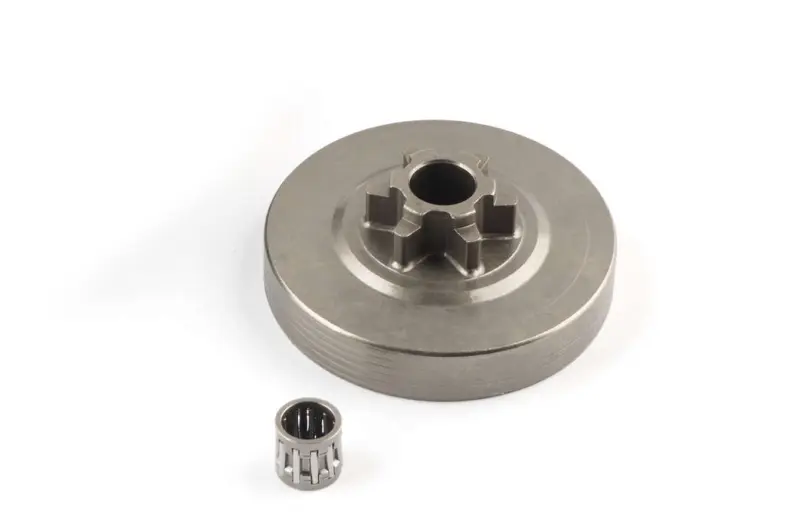

Тарілка зчеплення з ведучою зірочкою Goodluck GL3800 і сепаратором NEWTOP

Тарілка зчеплення з ведучою зірочкою Goodluck GL3800 NEWTOP

Комплект призначений для ремонту приводу пиляльного ланцюга бензопили Goodluck GL3800. Тарілка об’єднана з ведучою зірочкою, а окремо передбачений голчастий сепаратор. Коли двигун набирає оберти, муфта зчеплення передає обертання тарілці, після чого зірочка приводить у рух ланцюг уздовж напрямної шини. Така конструкція поєднує зчеплення двигуна з різальною гарнітурою та безпосередньо бере участь у передаванні крутного моменту під час пиляння.

Сепаратор установлюється між посадковою частиною тарілки та хвостовиком колінчастого вала. Він підтримує обертання барабана відносно вала, тому під час ремонту оцінюють стан обох деталей. Зношена зірочка може прискорювати зношування ланцюга, а пошкодження чи заїдання сепаратора здатне супроводжуватися люфтом, шумом і нерівномірним обертанням тарілки. Заміна комплектом доречна, коли старий барабан уже має виробіток, а встановлювати його з раніше використаним підшипниковим сепаратором недоцільно.

Що перевірити під час добору

Позначення GL3800 є першим критерієм сумісності, проте перед установленням потрібно зіставити нову деталь зі знятою тарілкою. Особливу увагу приділяють виконанню зірочки: ця версія є тарілкою з постійною ведучою зірочкою, а не барабаном під окремий знімний вінець.

• Модель бензопили: на інструменті має бути позначення Goodluck GL3800; деталі для серій GL4500, GL5200 та інших моделей не варто добирати лише за зовнішньою подібністю.
• Конструкція приводу: порівняйте розташування й форму ведучої зірочки, центральну посадку, загальну форму тарілки та спосіб її фіксації на валу.
• Пиляльний ланцюг: профіль і крок зірочки мають відповідати ланцюгу, що використовується. Якщо гарнітуру раніше змінювали, перевірте узгодженість ланцюга, шини та нової зірочки.
• Посадка сепаратора: його внутрішній і зовнішній розміри мають відповідати валу та центральному отвору тарілки без перекосу, заїдання чи надмірного люфту.

Коли потрібна заміна

Привід оглядають у разі появи ривків ланцюга, стороннього звуку під кришкою зчеплення або помітного люфту тарілки. Ці ознаки можуть мати різні причини, тому разом із зірочкою перевіряють ланцюг, шину, муфту зчеплення, кріплення та стан посадкової ділянки вала.

• На зубцях зірочки утворилися виражені канавки, задирки або нерівномірний виробіток.
• Тарілка обертається із заїданням, відхиляється відносно осі або має помітний радіальний люфт.
• Ролики сепаратора пошкоджені, обертаються нерівномірно чи мають сліди значного виробітку.

Рекомендації щодо встановлення

Роботу виконують на зупиненій та охололій бензопилі в порядку, передбаченому інструкцією до GL3800. Після зняття кришки, ланцюга й шини очищають ділянку навколо зчеплення та посадкову поверхню вала. Сепаратор установлюють на хвостовик колінчастого вала, потім монтують тарілку й повертають штатні фіксувальні деталі у передбаченій послідовності. Тип і кількість мастила для сепаратора визначають за настановою з обслуговування бензопили.

До остаточного складання тарілку прокручують вручну: рух має бути вільним, без перекосу та заклинювання. Після встановлення шини й ланцюга регулюють натяг і перевіряють, чи правильно ведучі ланки входять у профіль зірочки. Такий контроль допомагає виявити помилку добору до запуску інструмента та відновити узгоджену роботу зчеплення, зірочки й різальної гарнітури.
