Муфта зчеплення бензопили Goodluck GL 4500/5200 NEWTOP

Муфта зчеплення для бензопил Goodluck GL 4500/5200 NEWTOP

Муфта призначена для ремонту відцентрового зчеплення бензопил Goodluck GL 4500 та GL 5200 у виконанні NEWTOP. Деталь установлюється з боку приводу пиляльної гарнітури й передає крутний момент двигуна на барабан зчеплення, ведучу зірочку та ланцюг. Передавання починається автоматично після збільшення обертів: колодки розходяться під дією відцентрової сили та контактують із внутрішньою поверхнею барабана. Коли оберти знижуються, пружина повертає колодки всередину, припиняючи їхній контакт із барабаном.

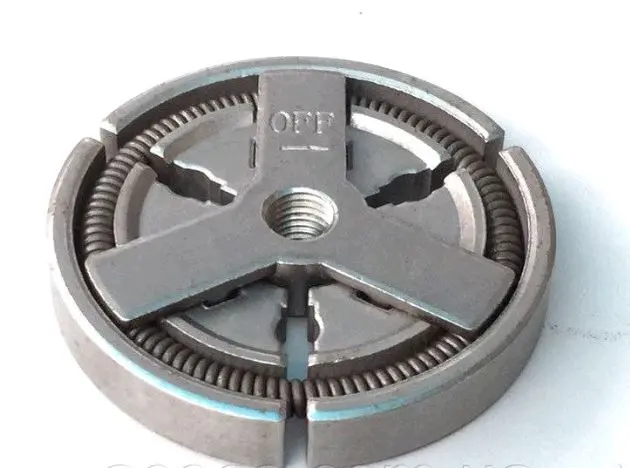

Конструкція має три симетрично розташовані колодки, трипроменеву центральну частину, кільцеву поворотну пружину та різьбовий отвір для встановлення на вал. На центральній частині передбачене позначення OFF, що стосується напрямку зняття деталі. Таке компонування розраховане на автоматичне вмикання приводу під час набору обертів і його роз'єднання на холостому ходу. Муфта працює разом із барабаном зчеплення, ведучою зірочкою та іншими деталями приводу, тому під час ремонту оцінюють стан усього спряженого комплекту.

Коли потрібно перевірити зчеплення

Муфту оглядають, якщо ланцюг починає рухатися на правильно відрегульованому холостому ходу, вмикається ривками, реагує із затримкою на натискання газу або помітно пробуксовує під навантаженням. Підставою для заміни також є пошкоджені чи ослаблені пружини, нерівномірно зношені колодки, сліди сильного перегрівання, тріщини та деформація центральної частини. Ці ознаки потрібно оцінювати разом зі станом барабана й налаштуванням двигуна: завищені оберти холостого ходу також можуть спричинити передчасне вмикання ланцюга.

Що перевірити перед вибором

• Модель пили. Основна заявлена сумісність — Goodluck GL 4500 та GL 5200. Позначення NEWTOP указує на конкретне виконання муфти, тому самого номера серії для підбору недостатньо.
• Конструкція старої деталі. Зіставте три колодки, форму трипроменевої основи, розташування кільцевої пружини та конфігурацію центральної посадкової частини.
• Посадкові параметри. До встановлення порівняйте зовнішній діаметр, загальну висоту, діаметр і крок різьби, а також напрямок її відкручування. У бензопил серій 4500 і 5200 трапляються різні модифікації приводу.
• Сполучення з барабаном. Колодки мають відповідати внутрішньому діаметру барабана, а встановлена муфта не повинна торкатися сусідніх деталей або перешкоджати вільному обертанню барабана за вимкненого зчеплення.

Установлення та перевірка після ремонту

Для заміни відкривають бік зчеплення, знімають пиляльну гарнітуру й барабан, після чого фіксують колінчастий вал способом, передбаченим для конкретної бензопили. Напрямок демонтажу визначають за позначенням OFF і сервісною процедурою моделі: спроба відкрутити муфту в протилежний бік може пошкодити різьбове з'єднання. Перед монтажем очищають посадкове місце та перевіряють різьбу вала. Колодки й пружина мають залишатися правильно розміщеними, без перекосу та виходу зі своїх посадкових зон.

Одночасно варто перевірити барабан, ведучу зірочку та його підшипник. Глибоке вироблення на внутрішній поверхні барабана, люфт підшипника або пошкодження зірочки здатні погіршити роботу навіть із новою муфтою. Після складання барабан перевіряють на вільне обертання вручну, потім установлюють шину й ланцюг із правильним натягом. Під час пробного запуску ланцюг має залишатися нерухомим на сталому холостому ходу та починати рух без різких ударів після збільшення обертів.

Ця муфта підходить для відновлення штатної роботи приводу на сумісних Goodluck GL 4500/5200, коли встановлена саме версія NEWTOP. Точне зіставлення старої деталі за формою, різьбою та посадковими розмірами допомагає уникнути придбання зовні подібної муфти від іншої модифікації.
