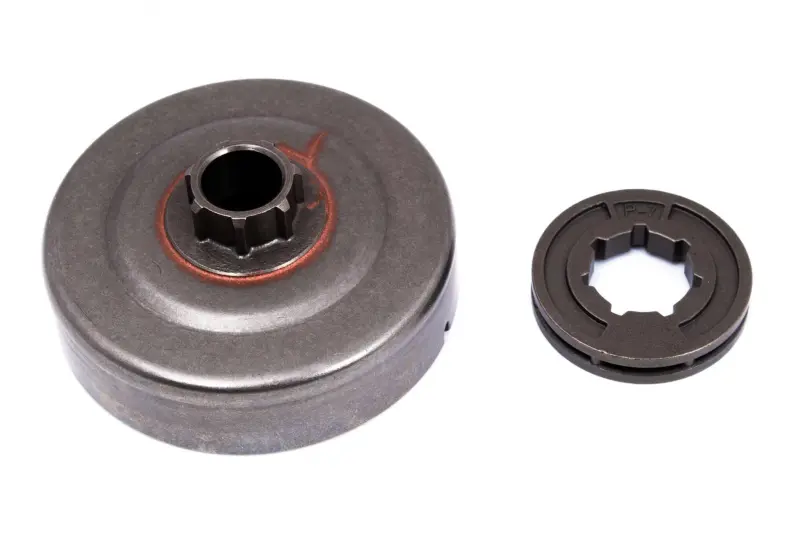

Барабан зчеплення зі знімним вінцем 3/8 для Stihl MS 170/180 MECH

Барабан зчеплення зі знімним вінцем 3/8 для Stihl MS 170/180 MECH

Комплект призначений для ремонту приводу пиляльного ланцюга бензопил Stihl MS 170 та MS 180, обладнаних системою зі знімним ведучим вінцем. Барабан приймає обертання від зчеплення, а встановлений на його профіль вінець передає рух ланцюгу вздовж шини. Така схема з'єднує двигун і різальну гарнітуру, тому стан обох деталей безпосередньо впливає на правильне зачеплення ланцюга та ресурс суміжних компонентів. До комплекту входять барабан і окремий ведучий вінець під крок 3/8.

Що перевірити під час вибору

Назва моделі — лише перший критерій. На пилах однієї серії може стояти штатний привід іншого виконання або раніше переобладнаний комплект, тому нову деталь зіставляють із фактично встановленою. Для цього знімають кришку ланцюгової зірочки та перевіряють тип приводу, крок гарнітури, форму посадки барабана і профіль під вінець.

• Модель пилки: виріб заявлений для Stihl MS 170 та MS 180. Позначення на самій пилці має збігатися без припущень за зовнішньою подібністю корпусу.
• Виконання приводу: цей варіант розрахований саме на окремий знімний вінець. Якщо стара зірочка виготовлена як одне ціле з барабаном, потрібно переконатися, що обрано повний перехід на розбірну конструкцію і всі суміжні деталі підходять.
• Крок: вінець 3/8 використовують лише з ланцюгом і шиною, розрахованими на такий самий крок. Поєднувати компоненти різних кроків не можна, адже геометрія їхнього зачеплення відрізняється.
• Посадка: перед монтажем порівнюють зі знятим барабаном діаметр центрального отвору, загальну висоту, розташування упорних поверхонь і спосіб фіксації. Точних розмірів цієї позиції у вихідних даних немає, тому таке порівняння захищає від помилки під час ремонту пилки з невідомою історією обслуговування.

Розбірна конструкція та обслуговування

Ведучий вінець і барабан виконані окремими деталями. За подальшого зношення це дає змогу міняти вінець окремо, якщо профіль барабана, посадкові поверхні та інші компоненти залишаються справними. Водночас під час обслуговування перевіряють голчастий сепаратор, шайбу, стопорну скобу і привід масляного насоса: вони беруть участь у встановленні барабана, проте оцінюються як самостійні деталі. Значне спрацювання профілю барабана, пошкодження посадки або ненадійна фіксація потребують усунення до запуску пилки.

Зубці ведучого вінця постійно контактують із хвостовиками ланцюга та поступово зношуються. Для MS 170 і MS 180 передбачена перевірка зірочки після використання двох ланцюгів або раніше, якщо сліди спрацювання сягають 0,5 мм. Глибші канавки скорочують строк служби ланцюга. Практичний підхід — оглядати вінець під час кожної заміни гарнітури та не ставити новий ланцюг на помітно зношену зірочку. Якщо на шліцах барабана є виражені сліди спрацювання, заміни лише вінця вже недостатньо; комплект із новим барабаном розв'язує обидва завдання одночасно.

Установлення

Для доступу знімають кришку зірочки, ланцюг і шину, а потім відпускають гальмо ланцюга. Після зняття стопорної скоби та шайби старий барабан виймають разом із голчастим сепаратором. Перед складанням очищають хвостовик колінвала і сепаратор, перевіряють їхній стан та наносять мастило, придатне для цього місця. Новий барабан і вінець встановлюють у тій самій послідовності, після чого барабан повертають приблизно на один оберт, щоб повідець приводу масляного насоса увійшов у зачеплення. Потім повертають шайбу та стопорну скобу, монтують шину з ланцюгом і регулюють натяг за інструкцією пилки.

Після складання барабан має бути надійно зафіксований, а ланцюг — вільно рухатися вздовж шини з відпущеним гальмом без перекосу біля ведучого вінця. Якщо стан сепаратора, фіксатора або приводу насоса викликає сумніви, ці деталі замінюють до експлуатації. Барабан MECH зі знімним вінцем 3/8 підходить для планового ремонту MS 170/180 і переходу від зношеного комплекту до обслуговуваної розбірної схеми за умови повного збігу посадки.
