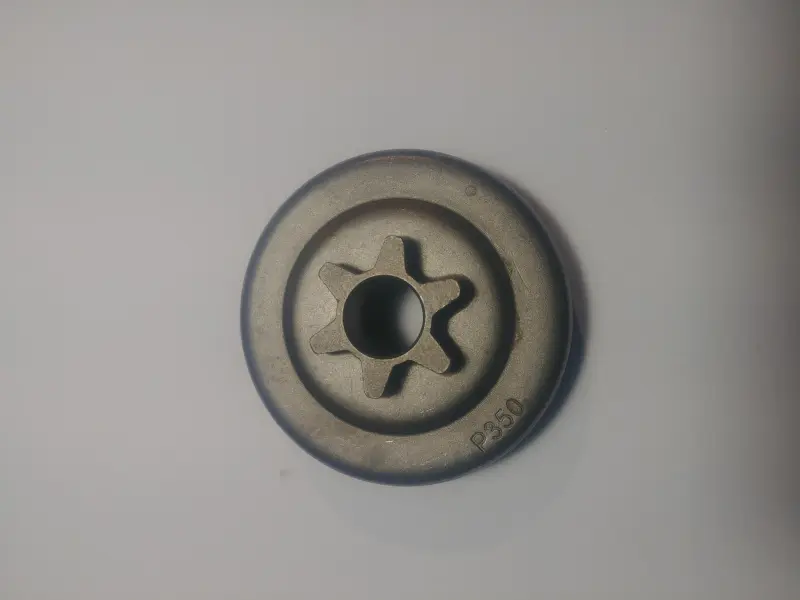

Тарілка зчеплення з ведучою зіркою та сепаратором Partner P350 CANFLY

Тарілка зчеплення з ведучою зіркою для Partner P350

Деталь CANFLY призначена для бензопили Partner P350 і встановлюється в приводі пиляльного ланцюга. Тарілка водночас виконує функцію барабана зчеплення та несе вбудовану ведучу зірочку: після спрацювання відцентрового зчеплення барабан отримує обертання від двигуна, а зубці зірочки входять у зачеплення з ведучими ланками ланцюга й переміщують його по шині. До комплекту входить сепаратор, потрібний для посадки та вільного обертання барабана на відповідній ділянці вала.

Конструкція та призначення

Зірочка виконана як постійна частина тарілки, тому після зношення її зубців деталь замінюють у зборі, а не окремий вінець. Така конструкція відрізняється від розбірних барабанів під знімну кільцеву зірочку; ці варіанти не можна добирати лише за назвою моделі пилки. У деталі передбачена центральна посадка, а ведуча частина має шість зубців. Тарілка працює разом зі зчепленням, ланцюгом, шиною та кріпильними деталями приводу, тому стан кожного з цих компонентів впливає на рівномірність руху ланцюга.

• Призначення: передавання обертання від зчеплення до пиляльного ланцюга.
• Виконання: тарілка з вбудованою шестизубою ведучою зірочкою.
• Сумісність: бензопила Partner P350.
• Комплектна деталь: сепаратор для встановлення барабана.
• Бренд: CANFLY.

Як перевірити сумісність перед придбанням

Позначення Partner P350 — головний орієнтир, проте в пилок однієї серії можуть траплятися відмінності за роком випуску, ринком або раніше встановленими деталями. Перед замовленням зніміть бічну кришку та зіставте нову тарілку зі старою. Перевірте тип зірочки: тут вона вбудована, а не знімна. Звірте кількість зубців, діаметр центральної посадки, зовнішній діаметр барабана, його глибину та розташування робочих поверхонь. Окремо порівняйте розміри сепаратора і спосіб фіксації тарілки на валу. Якщо привод раніше переробляли, орієнтуйтеся на фактичну конфігурацію пилки та настанову саме до своєї модифікації.

Крок ланцюга має відповідати ведучій зірочці та решті пиляльної гарнітури. Невідповідний ланцюг не можна силоміць установлювати на зубці: його ведучі ланки повинні вільно входити між ними й рухатися в пазу шини без заклинювання. Ширина паза шини стосується добору ланцюга, однак сама по собі не підтверджує сумісність тарілки. Для точного вибору оцінюють увесь набір ознак, а не лише напис Partner P350.

Коли потрібна заміна

Тарілку перевіряють у разі появи виражених канавок на робочих гранях зубців, сколів, деформації, нерівномірного зношення або помітного биття. Підставою для діагностики також є ривки ланцюга, сторонній шум із боку зчеплення та надмірний люфт барабана. Такі прояви можуть бути пов’язані не лише із зірочкою, тому одночасно оглядають сепаратор, зчеплення, ланцюг, шину та кріплення. Зношена ведуча зірочка прискорює спрацювання ведучих ланок, що контактують із нею, а новий ланцюг на пошкоджених зубцях швидко отримує неправильний профіль контакту.

Установлення та перевірка після складання

Роботи виконують на заглушеній і охололій бензопилі. Після зняття кришки, шини та ланцюга очищають посадкове місце й перевіряють, чи немає пошкоджень на валу, деталях зчеплення та кріпленні. Сепаратор установлюють без перекосу, потім тарілку розміщують у тому самому положенні, що й штатну деталь, та повертають шайби або фіксатор у передбаченій послідовності. Конкретний порядок розбирання зчеплення й затягування кріплення беруть із настанови Partner P350.

Під час зворотного складання ведучі ланки ланцюга вкладають між зубцями зірочки та в паз шини, після чого регулюють натяг за інструкцією пилки. До запуску переконайтеся, що тарілка обертається без заїдань, ланцюг правильно розміщений на зірочці та шині, а кріплення повністю встановлене. Після короткої перевірки повторно оцініть натяг ланцюга. Такий контроль допомагає усунути перекіс, помилкову посадку сепаратора чи невідповідність деталей ще до повноцінної роботи.
