Колодки зчеплення 2T Minimoto / Pocket Bike / ATV 47–49 cc mod.3 JING

Колодки зчеплення 2T Minimoto / Pocket Bike / ATV 47–49 cc mod.3 JING

Колодки зчеплення JING mod.3 призначені для ремонту мінітехніки з двотактним двигуном об’ємом 47–49 cc: Minimoto, Pocket Bike, Crosser та ATV. Триколодковий відцентровий вузол передає обертання двигуна до привода після набору обертів. Його встановлюють замість зношеного зчеплення, коли техніка рушає ривками, привод вмикається із затримкою, виникає пробуксовування або помітно погіршується розгін.

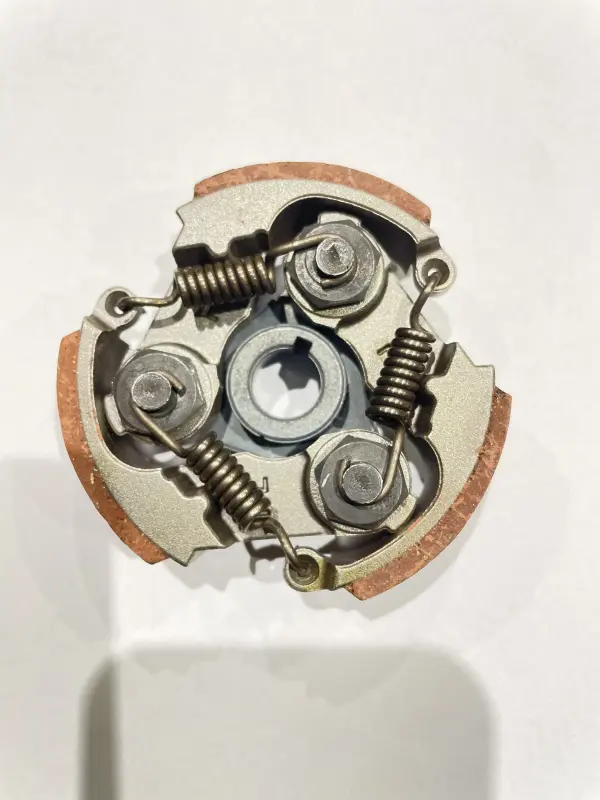

Вузол складається з трьох колодок із фрикційними накладками та трьох поворотних пружин. Зі збільшенням обертів колодки розходяться до веденої частини зчеплення, після чого крутний момент передається далі до привода. Коли оберти знижуються, пружини повертають колодки в початкове положення. Узгоджена робота всіх трьох колодок і пружин безпосередньо впливає на характер початку руху та передавання зусилля.

Потреба в заміні виникає не лише після повного стирання накладок. На несправність також можуть вказувати сліди перегріву, послаблення пружин або нерівномірне зношення колодок. Заміна вузла допомагає відновити штатну роботу зчеплення за умови справності веденої частини та інших відповідних компонентів привода. Якщо під час старту вже відчуваються ривки чи затримка ввімкнення, перевірку зчеплення варто провести до подальшого погіршення його роботи.

Добір потрібної модифікації

Позначення mod.3 визначає конкретний варіант конструкції. Серед деталей для двотактної мінітехніки 47–49 cc є зовні подібні зчеплення, які можуть відрізнятися посадковою частиною, розташуванням пазів, формою центральної зони та геометрією колодок. Саме тому збіг типу техніки й об’єму двигуна потрібно доповнити прямим порівнянням зі знятим штатним вузлом.

Під час зіставлення насамперед перевірте кількість колодок і пружин — у JING mod.3 передбачено по три таких елементи. Далі порівняйте форму центрального отвору, розміщення пазів і виступів, обриси центральної частини та загальний контур деталі. Конструкція нової запчастини має точно відповідати попередньому зчепленню. Це особливо важливо для Minimoto, Pocket Bike, Crosser та ATV, адже однаковий об’єм двигуна не гарантує однакової модифікації вузла.

Підготовка та встановлення

Перед монтажем очистьте спряжені поверхні від продуктів зношення старих фрикційних накладок. Також оцініть стан веденої частини привода та інших відповідних компонентів. Нова деталь повинна працювати зі справною веденою частиною, тому виявлені несправності спряжених елементів потрібно врахувати ще до складання.

JING mod.3 обирають для планової заміни триколодкового відцентрового зчеплення на двотактній мінітехніці 47–49 cc за повного збігу зі штатним вузлом. Уважне порівняння конструкції, очищення спряжених поверхонь і перевірка веденої частини забезпечують необхідні умови для належної роботи встановленого зчеплення.
