Паливний кран із трубкою для ZS/ZH 1100 WENTOR

Паливний кран із трубкою для ZS/ZH 1100 WENTOR

Кран призначений для керування подаванням пального на мотоблоках і мототракторах із двигуном сімейства ZS/ZH 1100. Деталь поєднує ручний запірний механізм і ділянку паливопроводу між баком та фільтром. Таке виконання зручне під час ремонту штатної магістралі: кран дає змогу відкрити подавання перед запуском і перекрити його перед обслуговуванням, тривалим простоєм або від’єднанням компонентів паливної системи.

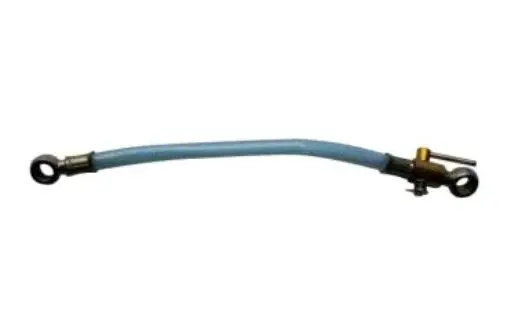

Модель WENTOR розрахована на компонування, яке застосовують з одноциліндровими дизельними двигунами ZS/ZH 1100: чотиритактними, з водяним охолодженням і номінальною потужністю 15 к.с. Вузол має гнучку трубку, кільцеві приєднувальні наконечники з обох боків і важіль ручного керування біля одного з кінців. Тому під час добору важливе не лише позначення ZS/ZH 1100 у назві двигуна, а й фактична геометрія старої деталі, положення штуцерів та доступ до важеля після монтажу.

Що перевірити перед вибором

• Модель двигуна. Кран добирають для ZS/ZH 1100; позначення мотоблока або мототрактора саме по собі недостатнє, адже техніка однієї марки може випускатися з різними силовими агрегатами.
• Довжину й трасу паливопроводу. Порівняйте загальну довжину старого вузла, відстань між центрами кріплень і шлях трубки від бака до фільтра. Трубка має вкладатися без натягу, різких перегинів і контакту з гарячими або рухомими деталями.
• Приєднання. Зіставте форму кільцевих наконечників, діаметр отворів, напрямок підведення та розташування ущільнюваних поверхонь. Збіг моделі двигуна не компенсує відмінностей у кріпленні чи компонуванні.
• Положення крана. Після встановлення важіль має залишатися доступним і проходити весь робочий хід, не впираючись у бак, раму, кожух або сусідні деталі.

Коли потрібна заміна

Вузол варто перевірити, якщо біля з’єднань з’явилися вологі сліди пального, подавання перекривається не повністю, а важіль рухається надто туго або вільно. Підставою для заміни також є тріщини, затвердіння, заломи чи деформація трубки, через які порушується нормальне прокладання магістралі. Якщо забруднення потрапило всередину знятої деталі або приєднувальні поверхні пошкоджені, встановлення справного крана допомагає відновити кероване подавання пального без перероблення відповідної штатної схеми.

Установлення та перевірка

Перед монтажем перекрийте або видаліть пальне з ділянки, яку обслуговуєте, очистьте місця з’єднань і перевірте стан кріплення та ущільнень, що застосовуються на конкретному двигуні. Кільцеві наконечники встановлюють без перекосу, а трубку спрямовують вільною дугою. Не можна затягувати з’єднання так, щоб наконечник провертався та скручував трубку. Окремо переконайтеся, що важіль без заїдання займає положення відкривання й закривання.

Після складання спочатку перевірте з’єднання з відкритим краном без запуску двигуна: поверхні мають залишатися сухими, а пальне — надходити до фільтра без перетискання трубки. Потім запустіть двигун і повторно огляньте місця підключення. Для подальшого обслуговування корисно періодично контролювати вільний хід важеля, стан гнучкої ділянки та відсутність слідів пального. Правильний збіг моделі двигуна, розмірів приєднань і маршруту трубки робить цей кран практичним рішенням для відновлення штатної паливної магістралі ZS/ZH 1100.
