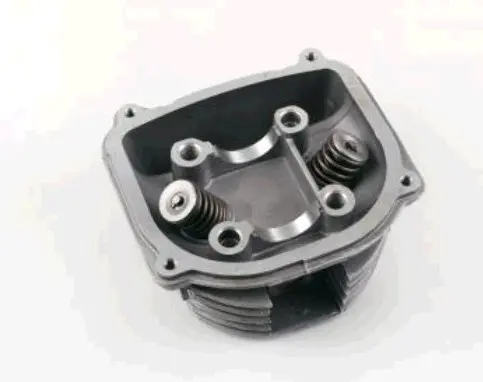

Головка циліндра 4T GY6 125/150 з клапанами

Головка циліндра 4T GY6 125/150 з клапанами

Головка призначена для ремонту верхньої частини чотиритактного двигуна сімейства GY6 об’ємом 125/150 см³, який застосовують на скутерах. Вона закриває циліндр, утворює верхню частину камери згоряння та розміщує впускний і випускний клапани. Позиція підходить для заміни пошкодженого корпусу головки або відновлення двигуна, коли справні деталі газорозподільного механізму добирають і встановлюють окремо.

Призначення та конструкція

Під час роботи двигуна впускний клапан відкриває шлях паливоповітряній суміші, а випускний відводить відпрацьовані гази. Щільний контакт клапанів із сідлами потрібний для збереження компресії. Корпус водночас є основою для встановлення деталей приводу клапанів і спрямовує оливу до поверхонь тертя у верхній частині мотора. Зовнішнє оребрення розраховане на обдування в системі повітряного охолодження GY6 та допомагає відводити тепло від зони камери згоряння.

У корпусі встановлено два клапани з пружинами. Така конфігурація зменшує перелік клапанних деталей, які потрібно переносити зі старої головки, проте перед остаточним складанням слід перевірити посадку клапанів, плавність їхнього руху в напрямних і герметичність контакту із сідлами. Розподільний вал, опора з коромислами та клапанна кришка до зазначеної конфігурації не належать: їх добирають окремо або використовують справні сумісні деталі двигуна.

Що перевірити під час добору

• Сімейство двигуна: деталь розрахована на чотиритактні GY6 125/150; назва моделі скутера сама по собі не замінює перевірку двигуна.
• Циліндр і поршень: зіставте діаметр циліндра, форму камери згоряння та положення поршня у верхній мертвій точці.
• Кріплення: порівняйте розташування шпильок, напрямних втулок, каналу ланцюга ГРМ і мастильних каналів зі знятою головкою.
• Приєднувані деталі: перевірте посадкові місця впускного патрубка, випускного колектора, натягувача, опори розподільного вала та кришки.
• Компонування ГРМ: розподільний вал, коромисла, ланцюг і зірочка мають відповідати конкретній версії мотора.

Позначення GY6 125/150 охоплює кілька виконань, тому остаточний вибір роблять за сукупністю посадкових ознак. Особливо уважно порівнюють головку після раніше виконаного збільшення об’єму: встановлені циліндр і поршень можуть відрізнятися від заводської конфігурації скутера. Якщо стара деталь доступна, зручніше зіставити обидві головки за кріпленням, каналами, камерою згоряння та місцями приєднання впуску й випуску.

Коли потрібна заміна

Підставою для заміни є тріщини корпусу, пошкодження або деформація площини прилягання, зношення сідел і напрямних клапанів. Такі дефекти порушують герметичність камери згоряння та можуть супроводжуватися зниженням компресії, ускладненим запуском, нестабільною роботою або втратою тяги. Ці ознаки трапляються й за інших несправностей, тому перед придбанням корисна діагностика циліндро-поршневої групи, клапанного механізму та приводу ГРМ.

Рекомендації зі встановлення

Монтаж виконують на чисті сполучні поверхні з відповідною прокладкою головки. До складання перевіряють площину прилягання, чистоту мастильних каналів, стан напрямних втулок, різьби та деталей, які переноситимуть зі старого двигуна. Зношені розподільний вал, коромисла, ланцюг, зірочка або натягувач здатні погіршити роботу навіть із новим корпусом, тому їх оцінюють як єдину систему.

Під час складання суміщають фази газорозподілу за мітками конкретного двигуна, контролюють положення ланцюга й натягувача, а кріплення затягують у визначеній послідовності та з моментом із сервісних даних цієї версії GY6. Після встановлення регулюють клапанні проміжки на холодному двигуні, вручну прокручують колінчастий вал для перевірки вільного ходу та повторно контролюють мітки. Завершальна перевірка компресії, відсутності витоків і сторонніх шумів допомагає переконатися, що головку та пов’язані деталі складено правильно.
