Блок випрямний БПВ-5 (БПВ 14-10) SPARK для мотоциклів ІЖ

Випрямний блок БПВ-5 (БПВ 14-10) SPARK

БПВ-5 призначений для системи електрообладнання мотоциклів ІЖ із трифазним генератором. Блок перетворює вироблений генератором трифазний змінний струм на постійний і регулює напругу бортової мережі. Він бере участь у живленні споживачів та заряджанні акумулятора, тому справність цієї деталі безпосередньо впливає на роботу освітлення, приладів та іншого електрообладнання мотоцикла.

Позначення БПВ 14-10 відповідає блоку з номінальними параметрами 14 В і 10 А. Ця характеристика стосується випрямляча-регулятора, а не окремого простого діодного моста: пристрій одночасно випрямляє струм генератора та керує напругою. Модель застосовується на мотоциклах ІЖ Планета-4, ІЖ Планета-5, ІЖ Юпітер-4 та ІЖ Юпітер-5 у комплектації з відповідним трифазним генератором.

Конструкція та принцип роботи

Силова частина БПВ 14-10 виконана за трифазною мостовою схемою на шести діодах. Фазні обмотки генератора під’єднуються до відповідних виводів блока, після чого випрямлений струм надходить до бортової мережі та акумулятора. Регулювальна частина керує струмом обмотки збудження генератора й утримує напругу в передбаченому для системи діапазоні зі зміною обертів двигуна та навантаження.

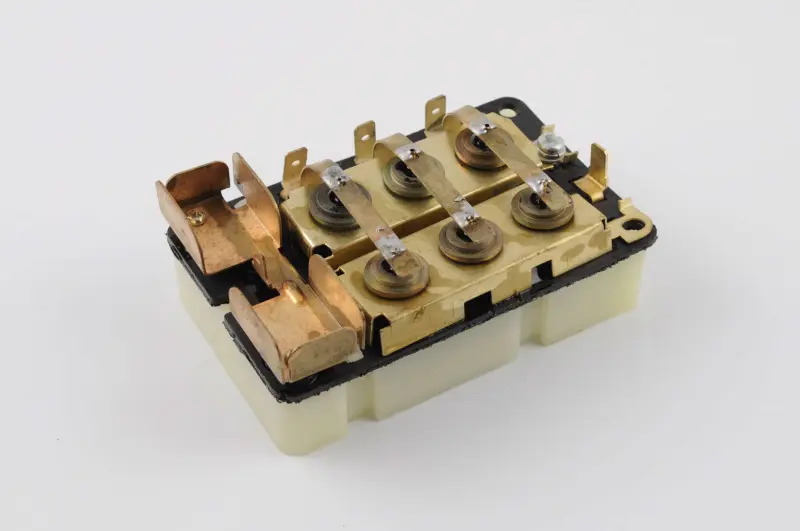

Діоди та з’єднувальні шини розташовані на несній панелі, а електронні компоненти регулятора закриті нижнім кожухом. На корпусі передбачені плоскі контактні виводи, силові з’єднання та монтажний отвір. Таке компонування відповідає призначенню блока й дає змогу під’єднати його до штатної проводки за умови збігу схеми виводів і кріплення.

Практичні властивості

• Трифазна мостова схема на шести діодах перетворює струм усіх трьох фаз генератора та забезпечує живлення бортової мережі.
• Вбудоване регулювання напруги поєднує в одному корпусі функції випрямлення та керування збудженням генератора.
• Захист від коротких замикань передбачений для навантаження та обмотки збудження генератора.
• Від’ємний температурний коефіцієнт регульованої напруги коригує режим заряджання зі зміною температури та допомагає зменшити несприятливий вплив на акумулятор.

Як правильно підібрати блок

Перед придбанням потрібно зіставити позначення БПВ-5 або БПВ 14-10, модель мотоцикла, тип установленого генератора, розташування кріплення та конфігурацію контактів. Однакова номінальна напруга сама по собі не підтверджує взаємозамінність: значення мають призначення кожного виводу та схема з’єднання з генератором, акумулятором, замком запалювання і контрольною лампою. Якщо проводку мотоцикла переробляли, її необхідно привести у відповідність до штатної схеми конкретної модифікації.

Причиною перевірки або заміни випрямляча можуть бути відсутність заряджання, систематичний недозаряд акумулятора, нестабільна напруга, помітна зміна яскравості освітлення під час роботи двигуна або перегрів контактів. Такі ознаки також виникають через несправність генератора, акумулятора, проводки чи з’єднань, тому до встановлення нового блока корисно перевірити весь зарядний контур і виключити замикання.

Установлення та перевірка

Монтаж виконують із від’єднаним акумулятором. Контакти мають бути чистими, обтискання проводів — надійними, а кріплення корпусу — стійким до вібрації. Під’єднувати виводи лише за їхнім зовнішнім розташуванням без схеми не можна: помилкове з’єднання здатне пошкодити напівпровідникові компоненти та проводку. Після встановлення перевіряють напругу на акумуляторі із заглушеним і працюючим двигуном, стан роз’ємів під навантаженням та відсутність надмірного нагрівання. БПВ-5 SPARK підходить для відновлення штатної системи заряджання мотоциклів ІЖ за точного збігу генератора, схеми під’єднання та монтажної конфігурації.
