БПВ-4 напівпровідниковий випрямний блок SPARK

Напівпровідниковий випрямний блок БПВ-4 SPARK

БПВ-4 SPARK призначений для системи електрообладнання мотоцикла: блок приймає змінний струм від генератора та перетворює його на постійний, потрібний для живлення бортових споживачів і заряджання акумулятора. Деталь обирають для ремонту генераторної установки мотоциклів ІЖ, коли потрібен випрямляч відповідного типу, роз’єму та монтажного виконання.

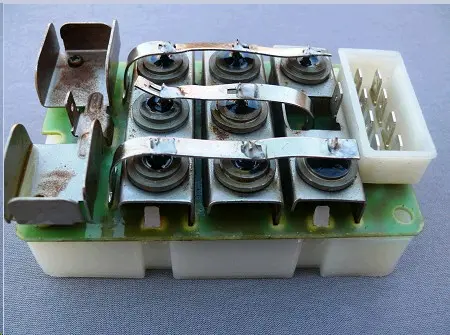

Конструкція виконана на спільній основі та містить дев’ять напівпровідникових компонентів, з’єднаних металевими шинами. Для підключення до проводки передбачено білий багатоконтактний роз’єм, а металеві кронштейни слугують для встановлення блока на штатне місце. Відкрите виконання спрощує перевірку стану контактів, шин і кріплень перед монтажем. Під час добору потрібно порівняти всю конфігурацію деталі зі старим блоком, адже однакове призначення ще не означає збігу розташування виводів і способу кріплення.

Призначення та ознаки потреби в заміні

Справність випрямляча безпосередньо впливає на роботу генераторної установки. Порушення випрямлення може супроводжуватися недостатнім зарядом акумулятора, нестабільною напругою, швидким розряджанням батареї або перебоями в роботі бортових споживачів. Ці прояви не завжди спричинені самим БПВ-4: перед заміною перевіряють генератор, акумулятор, проводку, роз’єми та якість з’єднання з масою. Такий порядок допомагає не встановлювати нову деталь за несправності суміжних компонентів.

Підставою для заміни також є виявлені пробиті діоди, сліди сильного нагрівання, окиснення контактних поверхонь, пошкоджені шини, розхитані виводи або оплавлення відповідної колодки. Використовувати блок із деформованими контактами не варто: погане з’єднання збільшує перехідний опір і нагрівання. Відповідну частину проводки очищують та відновлюють до встановлення справного випрямляча.

Що перевірити під час вибору

• Позначення: потрібне виконання БПВ-4, а не зовні подібний блок іншої серії.
• Роз’єм: мають збігатися форма колодки, кількість і розташування контактів, напрямні та положення фіксатора.
• Кріплення: порівнюють розташування кронштейнів, отворів та орієнтацію корпуса на мотоциклі.
• Підключення: призначення кожного контакту звіряють зі схемою конкретної модифікації ІЖ.
• Посадкове місце: установлена деталь не повинна торкатися рухомих частин, перетискати проводи або натягувати колодку.

БПВ-4 застосовується в електрообладнанні мотоциклів ІЖ Планета та ІЖ Юпітер, проте в різних років і модифікацій можуть відрізнятися проводка, генератор і з’єднувальна колодка. Тому належність мотоцикла до однієї з цих серій — лише перший критерій. Остаточний вибір роблять за старим випрямлячем, схемою електрообладнання та фактичною конфігурацією роз’єму.

Установлення та перевірка після ремонту

Перед монтажем від’єднують акумулятор, оглядають проводи та видаляють забруднення з контактних з’єднань. Блок закріплюють без перекосу, колодку вставляють до повної посадки без надмірного зусилля, а джгут розміщують так, щоб вібрація не розхитувала виводи. Змінювати розташування проводів навмання не можна: помилкове підключення здатне пошкодити випрямляч та інші компоненти електрообладнання.

Після встановлення перевіряють заряд на різних обертах двигуна, відсутність різких коливань напруги та надмірного нагрівання контактів. Якщо нормальний заряд не відновився, діагностику продовжують для всієї генераторної установки. БПВ-4 SPARK підходить для планового відновлення штатної схеми за підтвердженого збігу роз’єму, кріплень і призначення виводів.
