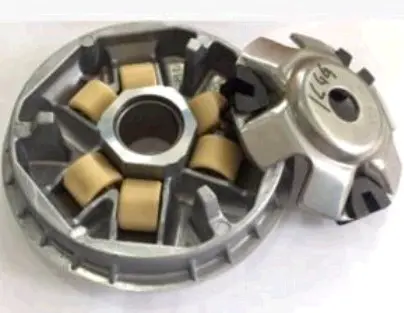

Передній варіатор Honda SH 150 VV-2 у зборі

Передній варіатор Honda SH 150 VV-2

Варіатор у зборі призначений для обслуговування трансмісії скутерів Honda SH 150. Він установлюється в передній частині пасового привода, передає обертання від двигуна та автоматично змінює передавальне відношення зі зростанням обертів. Завдяки такій схемі скутер рушає й набирає швидкість без ручного перемикання ступенів.

Призначення та конструкція

Передній варіатор працює разом із приводним пасом і заднім шківом. Під час обертання шість роликів переміщуються радіальними доріжками та впливають на рухому частину шківа. Відстань між його контактними поверхнями змінюється, пас переходить в інше положення, а трансмісія поступово переходить від стартового режиму до руху на швидкості. Стан доріжок, роликів, втулки та поверхонь шківа безпосередньо впливає на рівномірність цього процесу.

Конструкція представленої збірки охоплює роликову частину із шістьма роликами, центральну втулку та задню напрямну пластину. Виконання у зборі зручне під час ремонту, коли зношена не одна окрема деталь, а декілька взаємодіючих частин варіатора. Перед придбанням варто зіставити фактичний склад позиції з переліком компонентів, потрібних саме для запланованого ремонту.

Як правильно підібрати варіатор

Позначення Honda SH та об’єм 150 см³ визначають основний напрям сумісності, проте модель випускалася в різних поколіннях. Для точного підбору самої назви скутера недостатньо: конструкція трансмісії та каталожні номери її деталей можуть відрізнятися залежно від року й модифікації.

• Звірте точну модель, рік випуску та модифікацію двигуна за документами скутера.
• Порівняйте діаметр демонтованого варіатора й розміри центральної втулки з параметрами нової деталі.
• Перевірте форму посадки, розташування напрямних і конструкцію знятої задньої пластини.
• Уточніть масу та розмір роликів, якщо потрібно зберегти штатний характер розгону.
• Визначте перелік супутніх деталей для ремонту: пас, зовнішню щоку, кріплення та інші компоненти привода підбирають відповідно до конкретної версії скутера.

Не варто вибирати варіатор лише за зовнішньою подібністю. Близькі за формою деталі можуть відрізнятися посадковими розмірами, геометрією доріжок і параметрами роликів. Надійніше порівняти зняту збірку з даними сервісної документації для конкретної Honda SH 150.

Коли потрібна заміна

Підставою для розбирання та діагностики варіатора можуть бути ривки під час старту, нерівномірний розгін, стороння вібрація або помітна зміна поведінки трансмісії. Під час огляду оцінюють стан роликових доріжок, втулки та поверхонь, що контактують із пасом. Варіатор замінюють у разі значного зношення доріжок, биття, люфту, деформації чи пошкодження контактних поверхонь. Одночасно перевіряють приводний пас і суміжні частини шківа, адже їхній стан також впливає на роботу привода.

Установлення та первинна перевірка

Перед монтажем корпус трансмісії очищають від пилу й продуктів зношення, а вал, різьбу та посадкові поверхні оглядають на наявність пошкоджень. Ролики мають перебувати у своїх доріжках, напрямна пластина — займати правильне положення, а втулка — встановлюватися без перекосу. На поверхні, якими рухається пас, не повинні потрапляти мастильні матеріали. Кріплення затягують способом і моментом, зазначеними в сервісній документації для відповідної модифікації Honda SH 150.

Після складання перевіряють правильність положення паса та відсутність заїдань. Правильно підібраний і встановлений передній варіатор відновлює передбачену зміну передавального відношення та рівномірну роботу трансмісії в усьому діапазоні руху.
