Кнопка вимкнення двигуна бензогенератора 2–3,5 кВт, тип №2 BEST

Кнопка вимкнення двигуна бензогенератора 2–3,5 кВт, тип №2 BEST

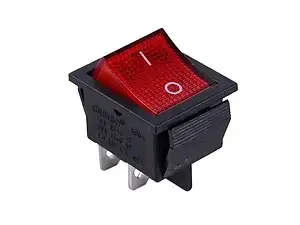

Панельний клавішний вимикач призначений для керування зупинкою двигуна бензогенератора. Він розрахований на застосування в генераторних установках класу 2–3,5 кВт за умови, що штатна деталь відповідає виконанню «тип №2». Червона клавіша з позначеннями I та O дає змогу вибрати робоче положення або команду вимкнення двигуна безпосередньо на панелі. Чорний прямокутний корпус встановлюється в підготовлене посадкове місце, а під’єднання виконується через три плоскі виводи.

Призначення та особливості конструкції

Кнопка взаємодіє з проводкою керування двигуном і дає оператору змогу перевести бензогенератор із режиму роботи в режим зупинки. Це окремий орган керування мотором: його не слід плутати з автоматичним вимикачем вихідного навантаження, розетковим модулем або кнопкою захисту. У справної кнопки клавіша впевнено займає вибране положення, корпус утримується в панелі, а виводи забезпечують стабільне з’єднання з відповідними клемами проводки.

Виконання «тип №2» означає конкретний конструктивний варіант деталі. Однаковий діапазон потужності генератора сам по собі не гарантує збігу: в установках одного класу можуть застосовуватися вимикачі з іншою формою корпусу, посадковим розміром, кількістю виводів або схемою з’єднання. Тому цю кнопку обирають як заміну деталі тієї самої конфігурації, а не як універсальний перемикач для будь-якого бензогенератора на 2–3,5 кВт.

Що перевірити під час вибору

• Призначення. Потрібна саме кнопка вимкнення двигуна, а не вимикач навантаження генератора чи перемикач іншого режиму.
• Виконання. Стара деталь має відповідати варіанту «тип №2» за формою корпусу, клавіші та способом фіксації в панелі.
• Під’єднання. Ця модель має три плоскі виводи; потрібно зіставити їхню кількість, розташування та призначення з проводкою конкретного генератора.
• Посадкове місце. Перед придбанням порівнюють габарити корпусу й вирізу панелі зі знятою кнопкою. Точні розміри слід брати з початкової деталі, адже подібний зовнішній вигляд не підтверджує взаємозамінність.
• Діапазон застосування. Позиція призначена для бензогенераторів 2–3,5 кВт, однак остаточний підбір виконують за конструкцією штатного вимикача та схемою конкретної установки.

Заміна та перевірка після встановлення

До заміни зазвичай переходять, коли клавіша перестає фіксуватися, двигун не реагує на положення O, зупинка відбувається нестабільно, корпус пошкоджений або клемні з’єднання втратили надійність. Перед роботою бензогенератор повністю зупиняють, від’єднують підключені споживачі та унеможливлюють випадковий запуск. Проводи зручно позначити до зняття старої кнопки, щоб зберегти правильну схему з’єднання. Призначення кожного з трьох виводів перевіряють за документацією генератора або схемою демонтованої деталі; під’єднувати їх лише за розташуванням не можна.

Після монтажу корпус має сидіти в панелі без перекосу й люфту, клавіша — вільно перемикатися між I та O, а клеми — щільно триматися на виводах без контакту із сусідніми деталями. Перший контроль виконують без підключеного навантаження: перевіряють запуск у дозволеному положенні та впевнену зупинку в положенні O. Правильно підібрана кнопка відновлює звичне керування двигуном із панелі та дає змогу відремонтувати генератор без заміни всього блока органів керування.
