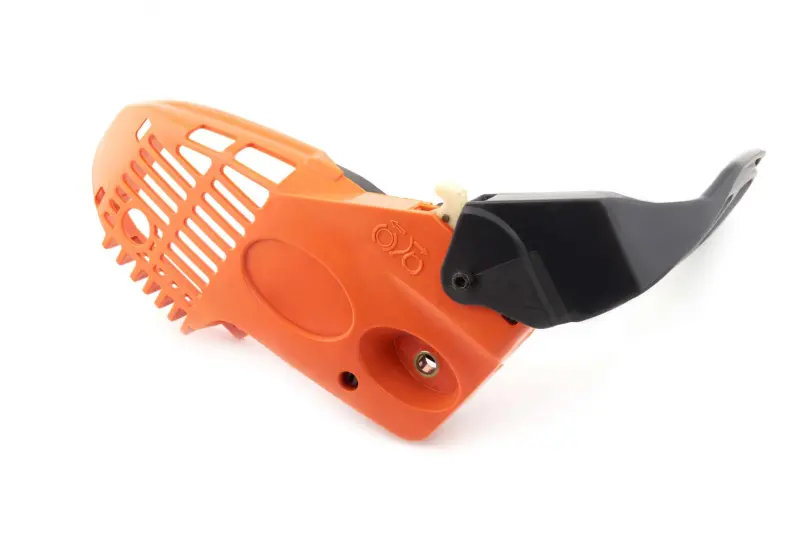

Гальмо ланцюга в зборі для бензопили Goodluck GL 2500 KOSA

Гальмо ланцюга в зборі для Goodluck GL 2500 KOSA

Комплект призначений для ремонту гальмівного механізму бензопили Goodluck GL 2500. Деталь встановлюється з боку шини та зчеплення, закриває цю частину пилки й забезпечує ручне ввімкнення гальма ланцюга. Виконання в зборі зручне, коли пошкоджено попередній корпус, важіль або внутрішні деталі механізму: замість добору окремих компонентів встановлюється зібрана конструкція для відповідної моделі.

Призначення та конструкція

Гальмо ланцюга зупиняє рух пиляльної гарнітури після переведення захисного важеля в загальмоване положення. Важіль водночас виконує функцію переднього захисного щитка та дає змогу вмикати або відпускати механізм. Корпус слугує бічною кришкою зони зчеплення. Він має характерну для компактної бензопили GL 2500 форму, прорізи в передній частині, посадкові отвори та окремий чорний важіль.

Стан цієї деталі впливає на вільне перемикання гальма та правильне встановлення бічної кришки. Причиною для заміни можуть бути тріщини корпусу, зламаний чи деформований важіль, пошкоджені посадкові місця, заїдання механізму, неможливість надійно закріпити кришку або відсутність належної реакції на переміщення щитка. Користуватися пилкою з такими несправностями не слід: спочатку потрібно відновити справну дію гальма та перевірити результат без початку пиляння.

Як правильно підібрати деталь

Основний критерій сумісності — бензопила Goodluck GL 2500 та потрібне виконання KOSA. Подібного кольору й загального силуету недостатньо: кришки для інших серій Goodluck можуть різнитися контуром, розташуванням кріплень, формою важеля та способом з'єднання з механізмом. Перед замовленням порівняйте стару деталь із новою за кількома ознаками:

• точне позначення моделі бензопили — GL 2500;
• загальну форму й напрямок захисного важеля;
• розташування кріпильних і посадкових отворів;
• контур внутрішнього боку кришки та її положення відносно шини;
• конструкцію місця, через яке механізм взаємодіє з гальмом ланцюга.

Якщо стара кришка зруйнована, збережіть її частини до завершення добору: вони допоможуть зіставити геометрію посадок і положення важеля. Не обирайте цю деталь для GL 4500, GL 5200 або іншої серії лише через подібне призначення. Модель пилки та конструктивне виконання мають збігатися одночасно.

Встановлення та перевірка після ремонту

Монтаж виконують із зупиненим та охололим двигуном. Перед установленням посадкову зону очищають від тирси й забруднень, оглядають шину, ланцюг, кріплення та сполучені частини. Кришка повинна ставати без перекосу й примусового притягування кріпленням. Якщо деталь не займає штатного положення, потрібно повторно перевірити сумісність і стан сусідніх компонентів, а не переробляти корпус.

Після складання важіль має переміщуватися між положеннями ввімкнення та відпускання без заїдань, кришка — залишатися надійно закріпленою, а ланцюг — рухатися вільно лише з відпущеним гальмом. Далі регулюють його натяг відповідно до вимог бензопили та виконують контрольне ввімкнення механізму. До початку роботи переконайтеся, що гальмо впевнено спрацьовує й повністю звільняє ланцюг після повернення важеля.
