Привід маслонасоса KOSA (вал-плунжер) для Husqvarna 137/142

Привід маслонасоса KOSA для Husqvarna 137/142

Деталь призначена для ремонту механізму подавання ланцюгової оливи в бензопилах Husqvarna 137 і 142. Це вал-плунжер із профільованою зубчастою частиною, який установлюється всередині оливного насоса та бере участь у його роботі. Його не слід плутати з насосом у зборі, оливозабірним шлангом, фільтром або окремою черв’ячною шестернею приводу. Такий формат запчастини підходить для локального ремонту, коли корпус та інші частини насоса придатні до подальшої експлуатації, а зношений саме плунжер із шестернею.

Призначення деталі

Під час роботи бензопили окремий черв’ячний привід взаємодіє із зубчастою частиною плунжера та приводить насосний механізм у рух. Насос забирає ланцюгову оливу з бачка й спрямовує її до шини, звідки вона розподіляється по напрямному пазу та ланках ланцюга. Справне зачеплення деталей потрібне для регулярного подавання оливи: у разі пошкодження профілю або заклинювання вала насос може припинити роботу чи подавати недостатню кількість оливи.

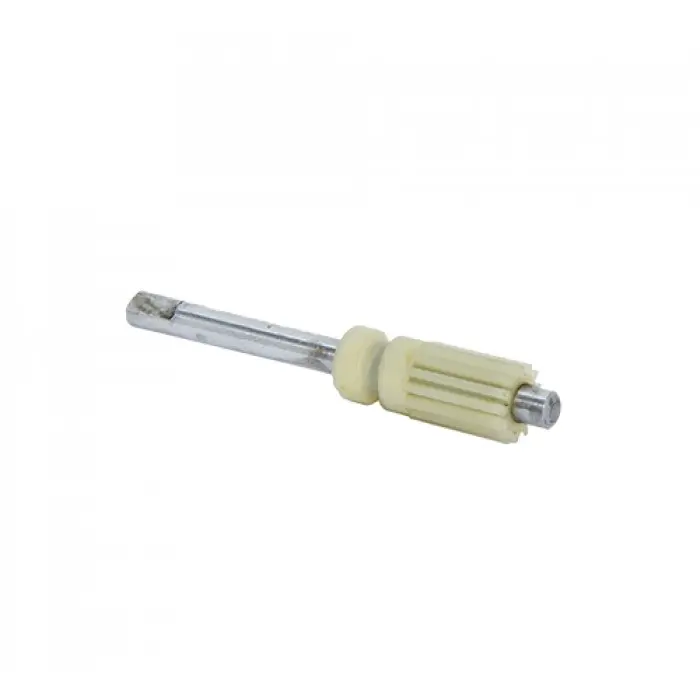

Привід має металевий вал і світлу профільовану частину циліндричної форми. На одному кінці вала виконана пласка ділянка, а протилежний кінець виступає за межі профільованої частини. Така геометрія важлива для правильного розташування деталі всередині насоса, тому під час добору потрібно порівнювати не лише моделі пилки, а й форму знятого плунжера.

Що перевірити перед придбанням

• Модель бензопили: запчастина заявлена для Husqvarna 137 і Husqvarna 142; позначення моделі потрібно перевірити безпосередньо на пилці.
• Тип запчастини: це вал-плунжер із шестернею для маслонасоса, а не повний насос і не зовнішній черв’як, розташований поруч із ним.
• Геометрія: порівняйте загальну довжину, діаметр вала, форму обох кінців, розташування та профіль світлої циліндричної частини.
• Стан суміжних деталей: огляньте черв’ячний привід, корпус насоса, оливозабірний фільтр, шланг і канали. Новий плунжер не усуне відсутність подавання, якщо канал засмічений або пошкоджена інша частина системи.
• Причина ремонту: приводом для розбирання можуть бути відсутність оливи на шині, помітне зменшення її подавання, пошкоджений профіль шестерні, деформація або заїдання плунжера.

Установлення та перевірка після ремонту

Для доступу до маслонасоса знімають пиляльну гарнітуру та розбирають зону зчеплення. Далі демонтують захисну пластину й насос, очищають посадкове місце та оливні канали. Вал має встановлюватися вільно, без ударів і примусового продавлювання. Перед остаточним складанням перевіряють правильність положення профільованої частини та її взаємодію з черв’ячним приводом. Якщо деталі входять із перекосом або зачеплення виходить надто тугим, складання слід зупинити й повторно порівняти розміри.

Одночасно із заміною доцільно очистити оливний бачок і фільтр, перевірити прохідність шланга, вихідного каналу та отвору в шині. Після повного складання бензопили контролюють фактичне надходження оливи до шини й ланцюга. Запускати пилку для перевірки слід лише з правильно встановленими зчепленням, пиляльною гарнітурою та захисною кришкою. Якщо для демонтажу зчеплення або оцінювання стану насоса бракує досвіду та інструменту, ремонт краще доручити фахівцеві.

Привід KOSA вибирають для відновлення маслонасоса Husqvarna 137/142 без придбання деталей, які не потребують заміни. Точне порівняння старого вала, черв’ячної шестерні та корпусу насоса допомагає правильно визначити несправність і повернути системі стабільне подавання ланцюгової оливи.
