Блоки кнопок керма XVP для МТ і Дніпро, пара

Блоки кнопок керма XVP для мотоциклів МТ і Дніпро

Парний комплект призначений для розміщення органів керування з правого та лівого боків керма мотоцикла. Це практичне рішення для ремонту МТ або Дніпро, коли штатні перемикачі зношені, пошкоджені чи вже не забезпечують упевненого керування підключеними функціями. Кнопки та важільці розташовуються поруч із руків’ями, тому водій може користуватися ними без зайвого переміщення рук.

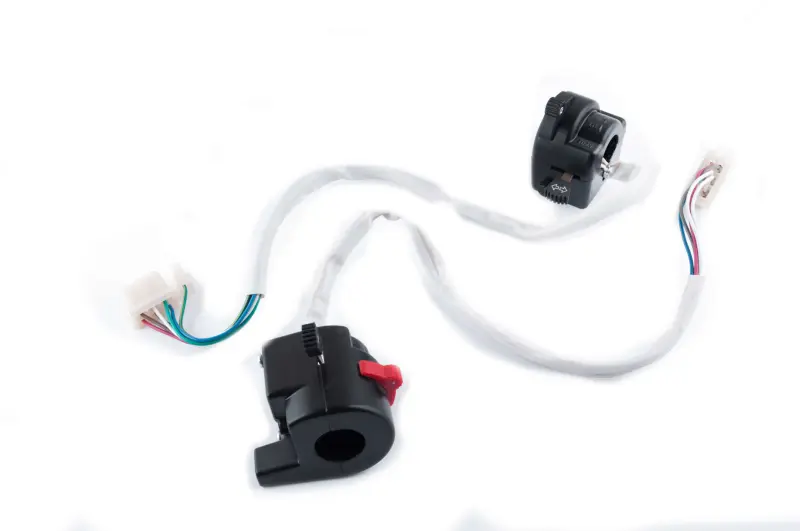

Комплект складається з двох окремих чорних корпусів із перемикачами. Від кожного блока виведені проводи для приєднання до проводки мотоцикла; на кінцях передбачені роз’єми та окремі контактні виводи. Така конструкція поєднує механічну частину керування і провідні з’єднання в готових корпусах, що встановлюються безпосередньо на кермо. Один з органів керування має червоний колір, завдяки чому його зручно відрізняти від інших клавіш.

Призначення та причини заміни

Кермові блоки передають команди від кнопок і перемикачів до відповідного електрообладнання мотоцикла. Заміна може знадобитися через тріщини корпусу, зламані клавіші, туге або нечітке перемикання, пошкодження проводів, окиснення контактів чи періодичне зникнення відгуку. Парний комплект зручний для комплексного відновлення керування на кермі: обидва корпуси належать до однієї версії XVP та мають узгоджене виконання.

Навіть за заявленої придатності для МТ і Дніпро під час вибору потрібно врахувати стан та схему проводки конкретного мотоцикла. За роки експлуатації техніка могла отримати інший джгут, нестандартні роз’єми, змінене призначення проводів або раніше встановлені перемикачі іншої конструкції. Тому підбір виконують не лише за моделлю, а й за фактичним виконанням демонтованих деталей.

Що перевірити під час підбору

• Розташування блоків. Зіставте правий і лівий корпуси зі старими перемикачами та перевірте орієнтацію клавіш відносно руків’їв і важелів керування.
• Посадку на кермі. Порівняйте форму корпусу, спосіб його розміщення та вільний простір біля ручки газу, важеля гальма або зчеплення.
• Провідні виводи. Перевірте кількість проводів, їх призначення, кольори, довжину доступної ділянки та маршрут прокладання до штатного джгута.
• З’єднання. Зіставте форму роз’ємів, кількість контактів і їх розташування. Однаковий зовнішній вигляд корпусу сам по собі не підтверджує збіг розпінування.
• Набір команд. Переконайтеся, що клавіші й перемикачі відповідають функціям, передбаченим схемою саме вашого мотоцикла.

Установлення та перевірка

Монтаж виконують із відключеним живленням бортової мережі. Перед зняттям старих блоків доцільно зафіксувати розташування проводів і відповідність контактів, а потім порівняти їх із новим комплектом. Проводи прокладають без натягу, різких перегинів і контакту з рухомими деталями. Під час повороту керма від упору до упору джгут має зберігати вільний хід і не заважати роботі руків’їв, важелів та тросів.

Після приєднання кожну команду перевіряють окремо, а потім повторюють перевірку за різних положень керма. Корпуси мають бути надійно зафіксовані, клавіші — рухатися вільно, а проводка — залишатися на безпечній відстані від нагрітих і рухомих частин. Якщо роз’єми або призначення контактів не збігаються зі штатною схемою, підключення слід виконувати за електросхемою конкретної модифікації, не орієнтуючись лише на кольори проводів.

Комплект XVP підходить для планового ремонту кермового керування мотоциклів МТ і Дніпро та дає змогу замінити одразу два блоки з проводами. Ретельне порівняння посадки, набору перемикачів і з’єднань із демонтованими деталями допоможе правильно підібрати виріб до фактичної конфігурації мотоцикла.
