Блоки перемикачів керма ИЖ старого зразка XVP, пара

Блоки перемикачів керма ИЖ старого зразка XVP

Парний комплект призначений для відновлення органів керування на мотоциклах ИЖ зі старим виконанням кермових перемикачів. Блоки встановлюються безпосередньо на кермо та дають змогу керувати світловими приладами, покажчиками повороту і звуковим сигналом, не прибираючи рук із руків’їв. Таке розташування зручне у щоденній експлуатації: основні команди залишаються під пальцями водія, а перемикання виконується звичним рухом.

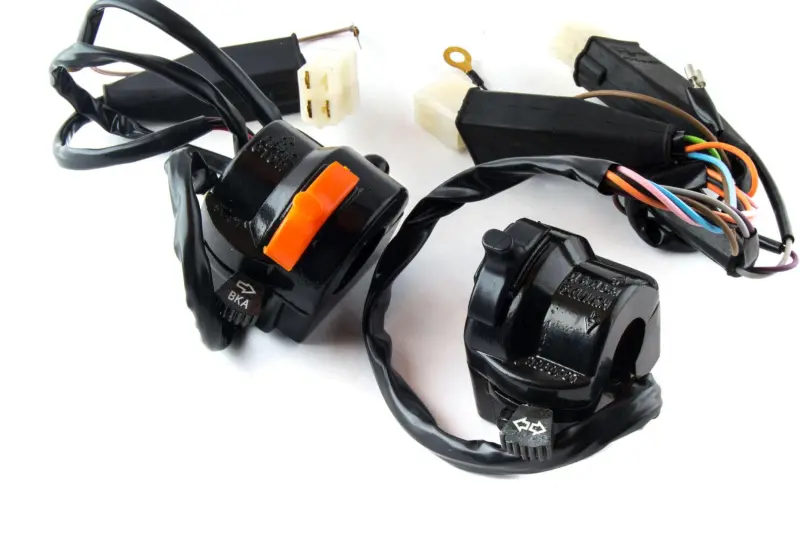

До комплекту входять два окремі корпуси для розміщення з лівого та правого боку керма. Кожен блок має дроти, а на кінцях джгутів передбачені з’єднувальні колодки й окремі контакти. На органах керування присутні умовні позначення функцій; один із корпусів оснащений помітною помаранчевою клавішею. Парне виконання підходить для ремонту, коли потрібно замінити обидва старі пульти та зберегти узгоджений вигляд органів керування.

Призначення та причини заміни

Кермові перемикачі передають команди відповідним приладам мотоцикла через контактні групи всередині корпусів. Заміна може знадобитися через нестабільне ввімкнення світла, відмову звукового сигналу або покажчиків повороту, тугий чи нечіткий хід клавіш, пошкодження корпусу, дротів або з’єднань. Новий комплект також використовують під час відновлення мотоцикла після розбирання кермової частини, ремонту проводки чи встановлення іншого керма.

Перед придбанням бажано визначити джерело несправності: подібні ознаки можуть виникати через окислені з’єднання, обрив дроту, ненадійний контакт маси, несправний прилад або сам перемикач. Перевірка допомагає зрозуміти, чи потрібна заміна всієї пари, чи обслуговування іншої ділянки електрообладнання.

Що перевірити під час підбору

• Виконання мотоцикла. Комплект належить до старого зразка. Обирати його лише за назвою марки не варто, адже для ИЖ також існують пульти нового зразка з іншою конфігурацією.
• Форму та посадку корпусів. Порівняйте розташування половин корпусу, органів керування і кріпильних точок зі знятими деталями.
• Проводку. Перевірте кількість дротів, їхнє призначення за схемою конкретного мотоцикла, довжину джгутів і напрямок прокладання.
• З’єднання. Зіставте форму колодок, кількість і розташування контактів. Однаковий зовнішній корпус сам по собі не підтверджує тотожне розведення контактів.
• Набір функцій. Переконайтеся, що клавіші та перемикачі відповідають обладнанню і схемі керування вашої модифікації ИЖ.

Рекомендації зі встановлення

Перед роботою вимикають живлення мотоцикла та фіксують розташування дротів старих пультів. Підключення виконують за схемою конкретної моделі, а не лише за збігом кольорів ізоляції: після попередніх ремонтів проводка могла бути змінена. Джгути прокладають без натягу, різких перегинів і контакту з рухомими деталями. Під час повороту керма від упору до упору дроти не повинні натягуватися чи затискатися.

Корпуси розміщують так, щоб клавіші було зручно натискати при звичайному хваті, після чого кріплення затягують рівномірно. До початку поїздки послідовно перевіряють світло, покажчики повороту та звуковий сигнал у всіх передбачених режимах. Якщо роз’єми, розведення контактів або призначення окремих дротів відрізняються від проводки мотоцикла, підключення варто доручити фахівцю з мотоелектрики. Ретельне попереднє зіставлення дає змогу використати комплект XVP для акуратного відновлення керування мотоциклом ИЖ старого зразка.
