Блоки перемикачів керма ІЖ старого зразка, пара

Блоки перемикачів керма ІЖ старого зразка

Парний комплект призначений для розміщення основних органів керування електрообладнанням мотоцикла безпосередньо на кермі. Перемикачі розраховані на мотоцикли ІЖ з органами керування старого зразка та застосовуються на моделях сімейств «Планета» і «Юпітер» за умови відповідності проводки й роз’ємів. Таке розташування дає змогу вмикати світло, покажчики повороту та звуковий сигнал, не переносячи руку до панелі приладів.

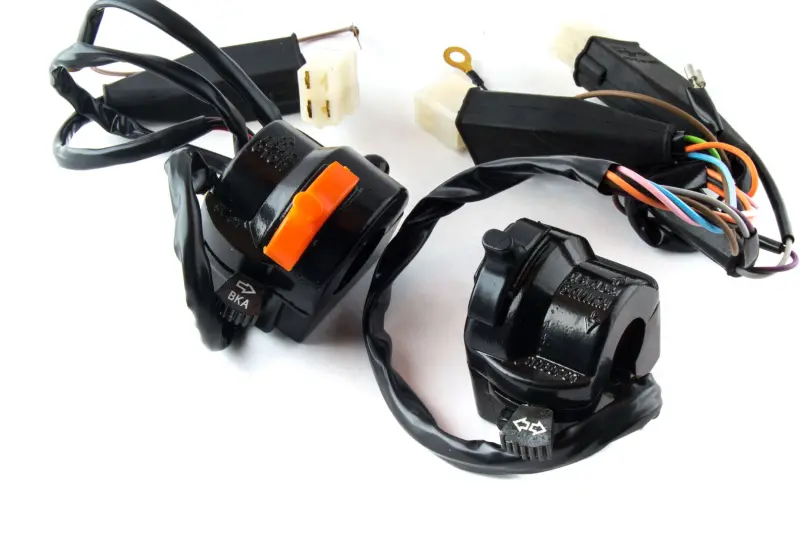

До комплекту входять лівий і правий блоки в чорних корпусах. На корпусах розміщені клавіші та повзункові перемикачі з умовними позначеннями функцій. Один з органів керування виділений помаранчевим кольором. Від кожного блока виведений окремий джгут проводів; передбачені штекерні з’єднання, а на одному з проводів установлений кільцевий наконечник. Блоки виконані без інтегрованих важелів зчеплення та переднього гальма, тому монтуються окремо від важільних механізмів.

Призначення та причини заміни

Кермові перемикачі передають команди світловим приладам, покажчикам повороту та сигналу через контактні групи всередині корпусів. Заміна пари актуальна під час відновлення мотоцикла, перероблення проводки під відповідне виконання пультів або зношення попередніх органів керування. Підставою для перевірки стають переривчасте ввімкнення світла, нестабільна робота поворотників, відмова сигналу, тугий хід клавіші чи відсутність чіткої фіксації вибраного положення. Перед заміною варто перевірити не лише самі пульти, а й стан роз’ємів, проводів і з’єднань мотоцикла.

Що перевірити перед вибором

• Виконання пультів. Ця пара належить до старого зразка. Її не слід добирати лише за маркою мотоцикла, адже на ІЖ застосовувалися різні варіанти кермових перемикачів.
• Модель і модифікацію. Призначення заявлене для сімейств «Планета» та «Юпітер», проте конкретний рік випуску й раніше внесені зміни до проводки можуть впливати на встановлення.
• Роз’єми. Порівняйте форму штекерів, кількість контактів і розташування проводів зі знятою парою та схемою вашого мотоцикла. Однаковий зовнішній корпус не підтверджує однакове розташування контактів.
• Функції клавіш. До монтажу зіставте положення перемикачів із призначенням світла, поворотників і сигналу в наявній проводці.
• Посадку на кермі. Перевірте розташування блоків відносно руків’їв, важелів, тросів та інших деталей, щоб клавіші залишалися доступними й ніщо не обмежувало їхній хід.

Установлення

Монтаж потрібно виконувати з від’єднаним акумулятором. Старі блоки зручно знімати по черзі, попередньо зафіксувавши розташування роз’ємів і проводів. Нові джгути прокладають штатним маршрутом без натягу, різких перегинів і контакту з гарячими або рухомими деталями. Біля кермової колонки необхідно залишити запас довжини для вільного повороту керма в обидва боки.

Після з’єднання роз’ємів кожну функцію перевіряють окремо: габаритне й головне світло, перемикання режимів фари, лівий і правий покажчики повороту, звуковий сигнал. Потім кермо повертають від упору до упору та переконуються, що проводка не натягується, не затискається і не впливає на керування. Якщо розташування контактів не відповідає схемі конкретного мотоцикла, підключення потрібно узгодити зі штатною проводкою до остаточного закріплення корпусів.

Ця пара підходить для ремонту й відновлення кермового керування ІЖ старого виконання, коли потрібно одночасно замінити обидва пульти та зберегти звичне розташування клавіш під пальцями. Для точного добору вирішальними залишаються тип корпусів, набір функцій, конфігурація штекерів і схема підключення, а не лише позначення моделі мотоцикла.
