Перемикачі керма ІЖ старого зразка, пара

Перемикачі керма ІЖ старого зразка

Парний комплект призначений для відновлення органів керування мотоцикла ІЖ зі старим виконанням кермових пультів. Перемикачі розміщуються біля рукояток, тому світлом, покажчиками повороту та звуковим сигналом можна керувати безпосередньо з керма. Така заміна потрібна в разі нестабільного спрацьовування кнопок, заїдання клавіш, пошкодження корпусів, окиснення контактів або зношення проводів біля місця їх виходу з пульта.

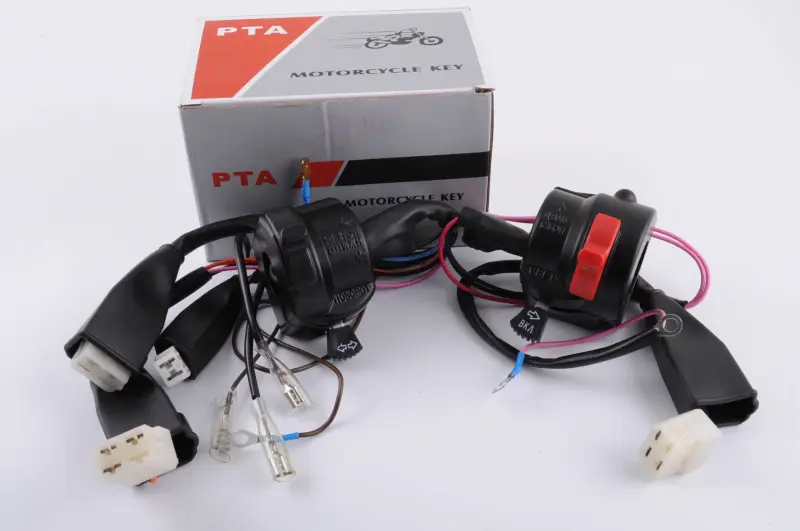

До комплекту входять лівий і правий блоки з під’єднаними проводами. На проводах передбачені багатоконтактні роз’єми та окремі клеми для з’єднання з проводкою мотоцикла. Парне виконання зручне під час комплексного ремонту: обидва пульти можна замінити одночасно, зберегти однакову конструкцію органів керування з двох боків керма та не підбирати ліву і праву деталі окремо. Важелі зчеплення та переднього гальма до цих кнопкових блоків не входять.

Що перевірити під час підбору

Позначення «старого зразка» стосується виконання перемикачів і способу їх підключення, а не всіх мотоциклів ІЖ без винятку. Перед установленням порівняйте нові блоки з деталями, знятими з конкретного мотоцикла. Значення мають форма та кріплення корпусів, розташування клавіш, кількість проводів, тип клем, конфігурація штекерів і призначення кожного контакту. Особливо уважно перевіряють мотоцикли з переробленою проводкою, заміненою панеллю приладів або раніше встановленими пультами іншого покоління.

• Призначення: керування світловими приладами, покажчиками повороту та звуковим сигналом із керма.
• Виконання: два окремі пульти для лівого та правого боку.
• Підключення: проводи виведені з корпусів і оснащені штекерними колодками та окремими клемами.
• Застосування: мотоцикли ІЖ, у яких використовуються кермові перемикачі старого зразка.
• Причина заміни: зношення кнопок, порушення контакту, пошкодження проводів або корпусів.

Рекомендації щодо встановлення

Перед демонтажем старих пультів зафіксуйте розташування проводів і з’єднань, після чого від’єднайте акумулятор. Підключення виконують за схемою саме вашого мотоцикла: однаковий колір ізоляції сам по собі не підтверджує однакове призначення проводу. Клеми мають входити у відповідні з’єднання без перекосу й натягу, а джгути слід прокласти так, щоб вони не затискалися кріпленням, не торкалися гострих крайок і не натягувалися під час повного повороту керма.

Після монтажу спочатку перевірте хід усіх клавіш і надійність кріплення корпусів. Потім на нерухомому мотоциклі послідовно проконтролюйте ввімкнення світла, роботу покажчиків повороту та звукового сигналу. Якщо розташування контактів або штекерів відрізняється від старої проводки, з’єднання потрібно узгодити зі штатною схемою, а не підключати навмання. Такий порядок допомагає уникнути помилкового призначення проводів і одразу виявити нещільно встановлену клему.

Комплект підходить для ремонту мотоцикла зі збереженою системою керування старого типу та для відновлення техніки після пошкодження одразу двох кермових пультів. Перед замовленням зіставте не лише марку ІЖ, а й фактичне виконання встановлених перемикачів: форма корпусу, бік установлення, набір клавіш і роз’єми дають точніший орієнтир, ніж сам рік випуску мотоцикла.
