Блоки перемикачів керма ІЖ нового зразка XVP, пара

Блоки перемикачів керма ІЖ нового зразка XVP

Парний комплект призначений для розміщення основних органів керування електрообладнанням безпосередньо біля руків’їв мотоцикла ІЖ. Лівий і правий блоки дають змогу одночасно замінити зношені пульти та відновити звичне керування світлом, покажчиками повороту і звуковим сигналом без перенесення рук із керма. Виконання нового зразка підходить для ремонту мотоциклів родин ІЖ Планета та ІЖ Юпітер за умови збігу конфігурації штатної проводки й посадкових місць.

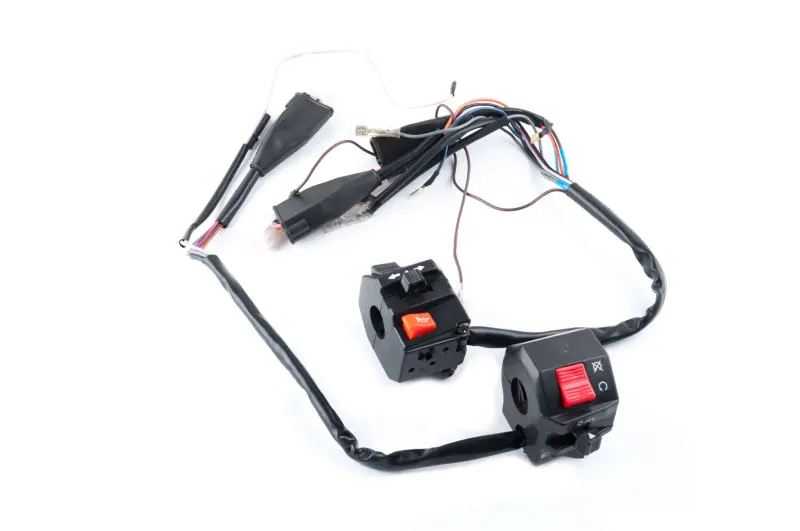

До комплекту входять два окремі корпуси з клавішами та перемикачами, з’єднані з проводами. На проводці передбачені роз’єми для підключення до відповідних частин мотоцикла. Розподіл органів керування між лівим і правим боками керма зберігає зручний доступ до потрібних команд під час руху. Контрастні червоні та помаранчеві клавіші легше розрізняти серед чорних корпусів, а нанесені символи допомагають орієнтуватися у призначенні перемикачів.

Що перевірити під час підбору

Позначення «нового зразка» стосується конструкції пультів і має принципове значення: такі блоки не варто вибирати лише за маркою мотоцикла. До придбання зіставте товар зі знятими деталями за формою корпусів, розташуванням кріпильних частин, кількістю та призначенням клавіш, довжиною виводів, числом проводів, типом роз’ємів і розташуванням контактів усередині колодок. Для ІЖ Планета та ІЖ Юпітер трапляються різні роки випуску, модифікації й перероблені схеми проводки, тому збіг назви родини сам по собі не підтверджує встановлення без доробок.

• Тип: парні блоки перемикачів для встановлення на кермо.
• Виконання: нового зразка.
• Застосування: мотоцикли ІЖ Планета та ІЖ Юпітер із відповідною конфігурацією керування.
• Розташування: окремі лівий і правий корпуси.
• Підключення: провідні виводи зі з’єднувальними колодками.
• Органи керування: клавіші та перемикачі для світла, покажчиків повороту і звукового сигналу.

Коли потрібна заміна

Установлення нової пари доречне, якщо штатні пульти мають пошкоджені корпуси, зламані клавіші, нестабільне перемикання або сліди попереднього невдалого ремонту. Причиною несправностей також можуть бути окиснені контакти, пошкодження проводів і роз’ємів, тому перед заміною варто перевірити не лише самі блоки, а й пов’язану з ними проводку мотоцикла. Якщо несправність розташована далі по лінії підключення, сама заміна пультів її не усуне.

Парна заміна особливо зручна під час відновлення керування в єдиному виконанні нового зразка. Однаковий стиль корпусів та узгоджене розташування органів керування виключають поєднання різних за конструкцією лівого і правого пультів. Водночас кожен перемикач після монтажу потрібно перевірити окремо: обрана клавіша має вмикати саме передбачену функцію, а проводка не повинна натягуватися під час повного повороту керма в обидва боки.

Рекомендації зі встановлення

Перед початком робіт знеструмте бортову мережу та зафіксуйте схему підключення старих блоків. Роз’єми слід з’єднувати лише за повного збігу їхньої форми й розташування контактів; підключення тільки за кольором ізоляції може спричинити неправильну роботу, особливо якщо проводку мотоцикла раніше ремонтували. Проводи прокладають штатним маршрутом без різких перегинів, затискання кріпленням і контакту з рухомими частинами або деталями, що нагріваються.

Після закріплення корпусів перевірте вільний рух усіх клавіш, надійність фіксації блоків і відсутність перешкод для руків’їв та сусідніх органів керування. Далі послідовно протестуйте світло, покажчики повороту і сигнал. Такий порядок допомагає відразу виявити переплутані контакти або нещільно з’єднану колодку та завершити ремонт без повторного розбирання зони керма.
