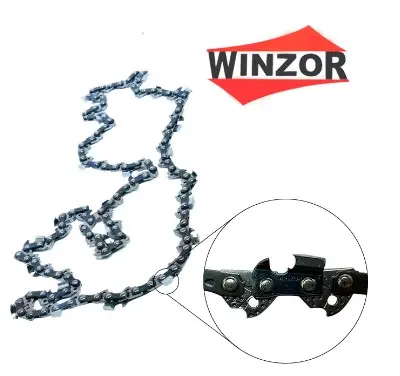

Пильний ланцюг WINZOR 73PC RS 3/8″ × 1,3 мм, 56 ведучих ланок, 16″ для Partner 350–401

Пильний ланцюг WINZOR 73PC RS для шини 16″

Ланцюг призначений для розпилювання деревини бензопилою з гарнітурою формату Partner 350–401. Його основні параметри — крок 3/8″, товщина ведучої ланки 1,3 мм і 56 ведучих ланок. Така конфігурація розрахована на напрямну шину 16″, або 40 см. Модель має позначення WINZOR 73PC RS. Під час добору визначальними залишаються розміри всієї пильної гарнітури.

Параметри для добору

• Крок: 3/8″ — має збігатися з кроком ведучої зірочки та шини.
• Товщина ведучої ланки: 1,3 мм — відповідає пазу напрямної шини такої самої ширини.
• Кількість ведучих ланок: 56 — разом із кроком визначає робочу довжину замкненого ланцюга.
• Довжина шини: 16″ / 40 см — орієнтир для потрібної конфігурації, але не єдиний критерій сумісності.
• Застосування: пильна гарнітура Partner 350–401 із наведеними вище параметрами.

Ведучі ланки проходять усередині паза шини та входять у зачеплення із зірочкою, а різальні ланки знімають деревину під час руху ланцюга. Тому орієнтуватися лише на позначення 16″ або довжину 40 см недостатньо. Дві шини однакової довжини можуть працювати з ланцюгами, що мають різний крок, товщину хвостовика чи кількість ведучих ланок. Розбіжність хоча б одного розміру не можна компенсувати регулюванням натягувача.

Як перевірити сумісність

Перед вибором зіставте чотири значення: довжину встановленої шини, крок, ширину її паза та число ведучих ланок старого ланцюга. Рахувати потрібно саме нижні хвостовики, які рухаються в пазу, а не різальні зубці й не всі з’єднувальні пластини. Для цієї моделі потрібні 56 таких ланок із кроком 3/8″ і товщиною 1,3 мм. Усі ці дані мають одночасно відповідати шині та зірочці конкретної пилки.

Зазначення Partner 350–401 описує сферу застосування, але сама назва пилки не замінює перевірку гарнітури. На техніці однієї серії могла бути встановлена інша шина або раніше замінена зірочка. Якщо на наявній шині вказані інші значення чи старий ланцюг має іншу кількість ведучих ланок, потрібен ланцюг відповідного розміру. Така перевірка запобігає ситуації, коли виріб підходить за довжиною шини, але виявляється надто вільним, не входить у паз або не збігається із зірочкою.

Установлення та подальше обслуговування

Монтаж виконують на заглушеній пилці відповідно до інструкції її моделі. Ланцюг укладають ведучими ланками в паз шини та заводять на зірочку, дотримуючись напрямку різальних зубців. Після встановлення всі хвостовики мають перебувати в пазу без перекосу. Натяг регулюють із трохи піднятим носком шини: ланцюг прилягає до напрямної, але залишається рухомим під час обережного протягування рукою в захисних рукавичках. Точний порядок затягування кришки й регулювання залежить від механізму пилки.

Після монтажу перевірте вільний рух ланцюга, роботу натягувача та подавання мастила на гарнітуру. Під час перших циклів роботи новий ланцюг може потребувати повторного регулювання, тому натяг контролюють регулярно й коригують за настановою до пилки. Надто вільна посадка підвищує ризик сходження із шини, а надмірний натяг збільшує опір руху й навантаження на шину із зірочкою.

Коли варто замінити старий ланцюг

Заміна доречна, коли попередній ланцюг розтягнувся настільки, що штатного регулювання вже недостатньо, має пошкодження або перестав нормально різати після правильного заточування. Перед установленням нової деталі огляньте паз і напрямні поверхні шини, стан ведучої зірочки та механізм натягу. Новий ланцюг не усуває зношення суміжних деталей, тому вся гарнітура має бути справною та відповідати одному кроку.

WINZOR 73PC RS у розмірі 3/8″ × 1,3 мм, 56 ведучих ланок — варіант для власника Partner 350–401 із шиною 16″ / 40 см саме такої конфігурації. Точний збіг усіх параметрів забезпечує правильну посадку та дає змогу відрегулювати ланцюг штатним натягувачем без спроб припасувати невідповідний розмір.
