Комплект блоків перемикачів керма ІЖ нового зразка, 2 шт.

Блоки перемикачів керма ІЖ нового зразка

Комплект із двох кермових блоків призначений для заміни органів керування на мотоциклі ІЖ. Лівий і правий корпуси поєднують кілька клавіш та перемикачів, за допомогою яких водій керує світловим обладнанням, покажчиками повороту, звуковим сигналом та іншими передбаченими функціями. Таке розташування дає змогу подавати основні команди пальцями, не відводячи руку далеко від руків’я. Блоки підходять для ремонту мотоцикла з проводкою та посадковими місцями нового зразка; можливість встановлення на конкретну «Планету» або «Юпітер» визначається за корпусами, роз’ємами та схемою підключення.

Будова комплекту

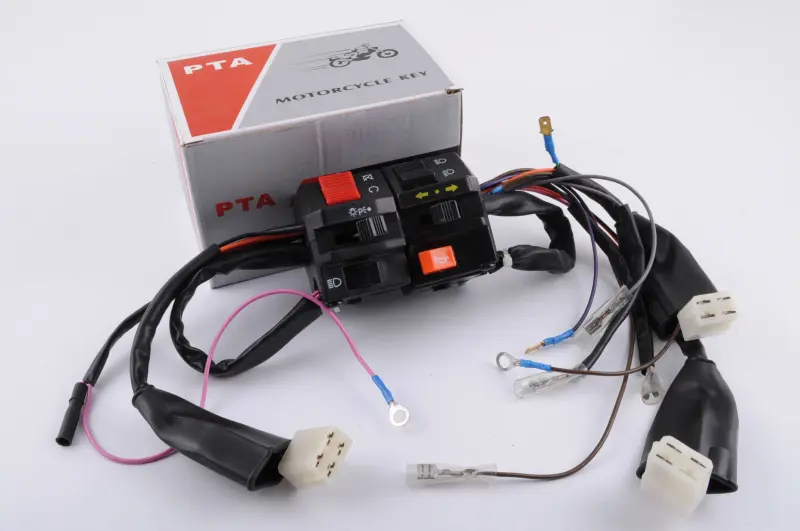

До комплекту входять два окремі блоки для розміщення з різних боків керма. Кожен корпус має власний набір кнопок і повзункових перемикачів. Від блоків уже виведені джгути проводів із роз’ємами та окремими контактними наконечниками. Таке виконання зручне під час повної заміни обох пультів: клавіші та провідні виводи не потрібно збирати з розрізнених деталей. Водночас блоки постачаються без важелів зчеплення і переднього гальма, тому вони не замінюють кронштейни важелів та добираються з урахуванням установленої арматури керма.

Різнокольорові клавіші й умовні позначення допомагають розрізняти команди під час користування мотоциклом. Корпуси мають чорний колір, а органи керування — червоні, помаранчеві, жовті та чорні деталі. Підключення розділене на кілька окремих відгалужень: передбачені багатоконтактні колодки, одиночні роз’єми та кільцеві наконечники. Через це перед монтажем слід зіставити не лише зовнішню форму пультів, а й повну конфігурацію проводів.

Що перевірити під час вибору

Позначення «нового зразка» є суттєвим критерієм добору. На мотоциклах ІЖ трапляються різні виконання кермових перемикачів, що можуть відрізнятися корпусами, кріпленням і розведенням контактів. Спочатку порівняйте форму та розташування старих блоків, спосіб їх фіксації на кермі, кількість проводів, число контактів у колодках і призначення кожної клавіші. Роз’єм має збігатися не лише зовні: значення мають розташування контактів і функція кожного виводу.

• Модель мотоцикла: комплект розрахований на техніку ІЖ; для ІЖ Планета та ІЖ Юпітер потрібен збіг конкретного виконання проводки.
• Боки встановлення: переконайтеся, що набір функцій лівого і правого блока відповідає попереднім пультам.
• Підключення: порівняйте форму колодок, кількість контактів, окремі клеми та кільцеві наконечники.
• Посадка на кермі: перевірте місце кріплення, сусідство з руків’ями й кронштейнами важелів, а також вільний рух органів керування.
• Схема функцій: колір проводу сам по собі не визначає його призначення; підключення виконують за схемою конкретного мотоцикла.

Встановлення та перевірка

Перед демонтажем старих пультів від’єднайте живлення мотоцикла, зафіксуйте розташування роз’ємів і позначте окремі проводи. Нові блоки спочатку встановіть на кермо без остаточного затягування, оберіть зручне положення та перевірте, чи не заважають корпуси руків’ям і важелям. Джгути прокладають із запасом для повороту керма, без натягу, різких перегинів і контакту з нагрітими або гострими деталями.

Після зіставлення виводів послідовно перевірте кожну кнопку та кожен режим перемикачів. Кермо має вільно повертатися в обидва боки, не натягуючи проводи й не роз’єднуючи колодки. Комплект доречний у разі пошкоджених корпусів, зламаних клавіш, нестабільного спрацьовування старих пультів або відновлення проводки ІЖ у виконанні нового зразка. Точна перевірка підключення до монтажу допомагає зберегти звичну логіку керування та уникнути перероблення роз’ємів після встановлення.
