Блоки кнопок керма Zongshen ZS125J, пара, чорні, XVP

Блоки кнопок керма Zongshen ZS125J XVP

Комплект із двох блоків призначений для розміщення основних органів керування на лівому та правому боках керма мотоцикла Zongshen ZS125J. Клавіші дають змогу керувати світлом, покажчиками повороту та звуковим сигналом, не прибираючи рук із руків’їв. Така деталь потрібна для відновлення штатного керування після зношення перемикачів, пошкодження корпусів, проводів або роз’ємів.

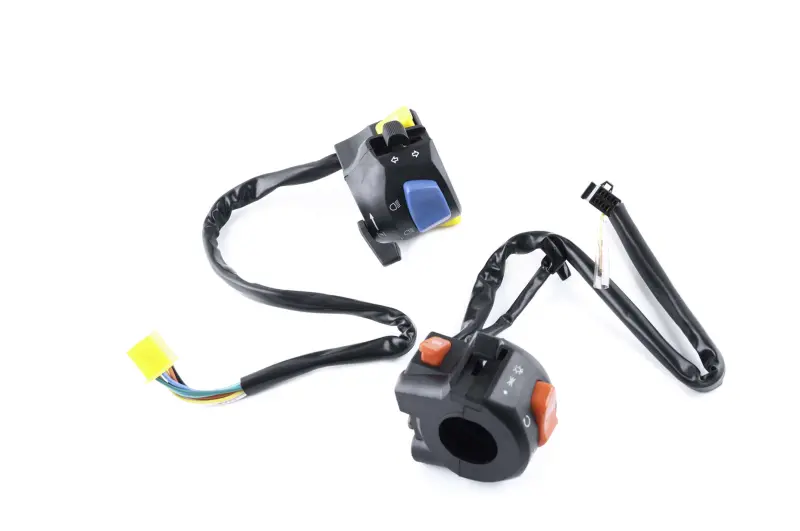

До комплекту входить пара чорних блоків XVP з окремими джгутами проводів. Джгути закінчуються роз’ємами, а на корпусах розташовані кольорові клавіші та зрозумілі умовні позначення функцій. Роздільне виконання для двох боків керма дає змогу замінити весь комплект одночасно та зберегти звичне розташування команд для лівої і правої руки.

Призначення та ознаки необхідності заміни

Кермові перемикачі постійно використовуються під час поїздки, тому їхній стан безпосередньо впливає на зручність керування освітленням, поворотниками й сигналом. Підставою для заміни можуть бути тугий або нестабільний хід клавіш, періодичне зникнення контакту, мимовільне вимкнення світла, відмова сигналу чи пошкодження корпусу після падіння. Новий комплект також застосовують під час ремонту проводки, коли старі роз’єми або дроти біля виходу з корпусів уже не забезпечують надійного з’єднання.

Заміна пари особливо зручна під час комплексного відновлення мотоцикла: обидва пульти мають однакове виконання, а власникові не потрібно окремо добирати ліву та праву частини. Водночас сумісність визначається не лише назвою моделі. Перед замовленням потрібно зіставити старі блоки з новим комплектом за формою корпусів, розташуванням клавіш, способом кріплення, довжиною та напрямком виходу джгутів, формою роз’ємів і кількістю контактів.

Що перевірити під час вибору

• Модель мотоцикла: комплект заявлений для Zongshen ZS125J; позначення моделі слід звірити з документами або даними конкретної модифікації техніки.
• Лівий і правий боки: порівняйте набір та положення клавіш на кожному старому пульті, адже схема керування в різних виконаннях мотоцикла може відрізнятися.
• Підключення: перевірте форму відповідних роз’ємів, кількість проводів і розташування контактів штатної проводки. Збіг корпусу ще не означає збігу підключення.
• Монтаж на кермі: зіставте посадкову частину, місця стяжних гвинтів і проходження джгутів, щоб корпуси не заважали руків’ям, важелям і тросам.

Установлення та перевірка роботи

Перед монтажем мотоцикл знеструмлюють, після чого фіксують розташування старих роз’ємів і маршрут прокладання проводів. Блоки встановлюють на відповідні боки керма без натягування джгутів. Проводи прокладають штатним маршрутом із достатнім запасом для повного повороту керма в обидва боки. Джгут не повинен затискатися кріпленням, торкатися гарячих деталей або натягуватися біля кермової колонки.

Після підключення послідовно перевіряють кожну команду: перемикання світла, роботу покажчиків повороту та звукового сигналу. Потім кермо повертають від упору до упору й повторюють перевірку, контролюючи стабільність контакту. Якщо роз’єми або розташування контактів відрізняються від проводки конкретного мотоцикла, підключення виконують за його схемою, не переставляючи дроти навмання.

Чорна пара блоків XVP підходить для планового ремонту Zongshen ZS125J і відновлення керування після механічного пошкодження або зношення старих пультів. Ретельне порівняння обох частин комплекту, роз’ємів і розведення проводів до встановлення допомагає правильно підібрати деталь та повернути зручне керування основними функціями з керма.
