Патрон важеля витискного підшипника 190N/195N DIGGER

Патрон важеля витискного підшипника 190N/195N DIGGER

Деталь призначена для механізму зчеплення мотоблоків із позначеннями 190N і 195N, для яких у товарній позиції вказано діапазон 12/15 к.с. Патрон слугує посадковою та напрямною частиною витискного механізму: під час дії на привід зчеплення він бере участь у передаванні руху до витискного підшипника, щоб роз'єднати ведучу й ведену частини зчеплення. Виконання з важільним виступом підходить для ремонту вузла, де корпус патрона та точка приєднання приводу мають таку саму конфігурацію.

Конструкція та призначення

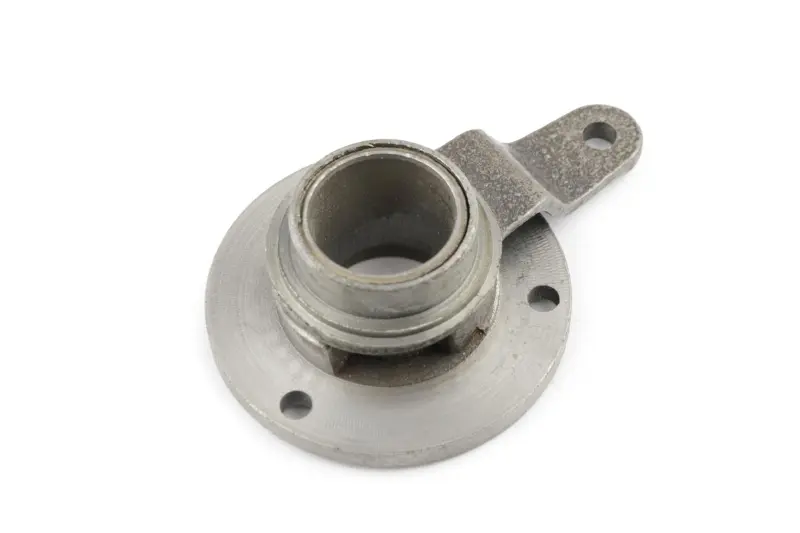

Патрон має центральну циліндричну посадкову частину, круглий фланець із двома кріпильними отворами та бічний важільний виступ з отвором. Така геометрія задає положення деталі відносно витискного підшипника і приводу зчеплення. Корпус установлюється у штатне місце, а важільна частина приймає рух від тяги чи іншого передбаченого конструкцією приводу. Після натискання на орган керування зчепленням зусилля передається через важільний механізм до підшипника; після відпускання деталі повертаються у вихідне положення разом із механізмом зчеплення.

Цю запчастину вибирають у разі зношення посадкової поверхні, помітного люфту, заїдання ходу, пошкодження кріпильних отворів або деформації важільної частини. Порушення геометрії патрона може заважати рівному переміщенню витискного підшипника та правильному регулюванню приводу. Водночас утруднене вимкнення зчеплення, сторонній шум або надто великий вільний хід не завжди вказують лише на патрон: одночасно перевіряють сам витискний підшипник, важелі, тягу, кріплення і стан деталей зчеплення.

Що звірити перед замовленням

• Позначення техніки: позиція заявлена для мотоблоків 190N/195N потужністю 12/15 к.с., проте саме позначення двигуна не замінює перевірку виконання трансмісії та зчеплення.
• Посадкову геометрію: порівняйте внутрішній отвір, зовнішні сходинки центральної частини, висоту корпусу та форму опорного фланця зі знятою деталлю.
• Кріплення: мають збігатися кількість, розташування й міжосьова відстань двох отворів на фланці, а також спосіб прилягання патрона до корпусу.
• Важільну частину: перевірте напрямок виступу, положення отвору, точку з'єднання з приводом і потрібну траєкторію руху.
• Суміжні деталі: переконайтеся, що витискний підшипник правильно сідає на патрон і вільно працює у передбаченому діапазоні ходу.

Потужність 12/15 к.с. допомагає звузити пошук, але не визначає всі розміри зчеплення. На мотоблоках з однаковим двигуном можуть застосовуватися різні коробки передач і варіанти приводу. Тому надійний спосіб підбору — зіставити старий патрон за формою, посадками та кріпленням, а також перевірити модель трансмісії в документації машини. Якщо попередня деталь зруйнована, орієнтуються на відповідну частину корпусу, витискний підшипник і схему зчеплення конкретної модифікації.

Установлення та перевірка

Монтаж виконують на зупиненій техніці після отримання доступу до механізму зчеплення. Посадкове місце очищають, суміжні поверхні оглядають на задирки й перекіс, а підшипник перевіряють на вільне обертання та відсутність надмірного люфту. Патрон установлюють без ударного навантаження і перекосу, кріплення затягують рівномірно із зусиллям, передбаченим настановою мотоблока. До остаточного складання важільна частина має рухатися вільно, не торкаючись корпусу та сусідніх деталей.

Після встановлення відновлюють з'єднання з тягою, перевіряють вільний і повний хід приводу, а потім регулюють зчеплення за інструкцією конкретної моделі. Підшипник не повинен постійно залишатися під навантаженням, а вимкнення зчеплення має відбуватися без заїдання. Тип мастильного матеріалу, точку його внесення та періодичність обслуговування вибирають за регламентом техніки: різні виконання витискного механізму можуть мати відмінні вимоги. Такий порядок дає змогу оцінити не лише відповідність патрона, а й справність усього приводу до повернення мотоблока в роботу.
