Важіль газу з кнопкою зупинки двигуна для мотообприскувача

Важіль газу з кнопкою зупинки двигуна для мотообприскувача

Деталь призначена для керування бензиновим мотообприскувачем безпосередньо з місця оператора. Переміщенням довгого важеля задають положення приводу дросельної заслінки й таким чином змінюють оберти двигуна, а окрема кнопка слугує для його зупинки. Таке виконання об’єднує два органи керування в одному компактному механізмі та підходить для ремонту техніки, на якій установлено важіль аналогічної форми й схеми підключення.

Призначення та конструкція

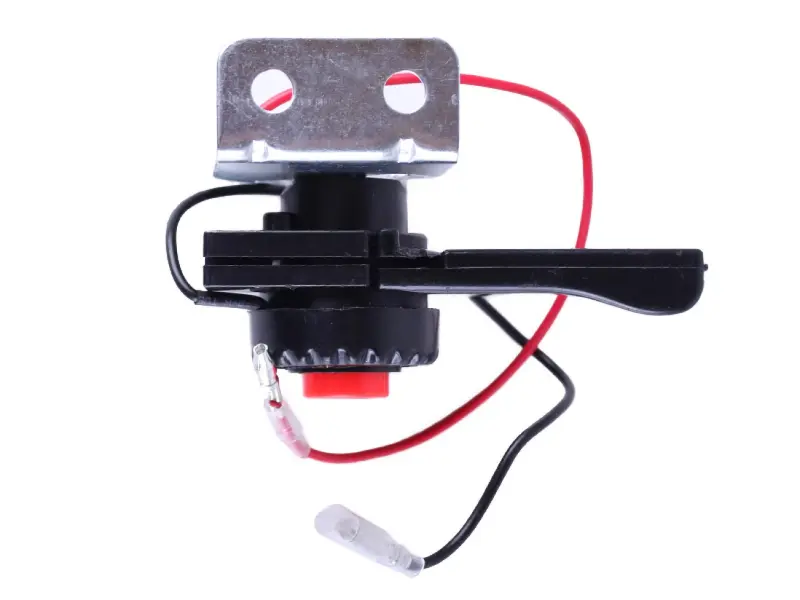

Основа механізму — поворотний важіль у корпусі, закріпленому на металевому кронштейні з двома монтажними отворами. Кнопка зупинки розташована в нижній частині корпусу та з’єднана з двома дротами з контактними наконечниками. Важіль працює разом зі штатним приводом газу мотообприскувача: під час його переміщення тяга або трос змінює положення заслінки карбюратора. Кнопка передає команду на зупинку бензинового двигуна через передбачену виробником проводку.

Запчастину вибирають для відновлення нормального керування обертами, якщо старий важіль зламаний, має надмірний люфт, рухається із заїданням або не забезпечує повний хід приводу. Приводом для перевірки також є пошкодження кнопки, обрив дротів, ослаблені наконечники чи деформація кріпильного кронштейна. Перед заміною варто переконатися, що причина несправності міститься саме в цьому механізмі, а тяга, трос, карбюратор і проводка залишаються справними.

Що звірити під час добору

Універсальність для всіх марок і моделей не передбачається. Навіть зовні близькі мотообприскувачі можуть відрізнятися кріпленням, напрямком ходу та з’єднанням із приводом заслінки. Зняту деталь порівнюють із новою за такими ознаками:

• Кронштейн: форма, розташування двох отворів, відстань між їхніми центрами та орієнтація механізму після монтажу.
• Привід газу: спосіб приєднання тяги або троса, напрямок переміщення та потрібний діапазон ходу.
• Важіль: довжина, профіль, положення відносно корпусу та наявність вільного простору для повного переміщення.
• Кнопка зупинки: призначення штатних контактів і схема з’єднання, зазначена для конкретного мотообприскувача.
• Дроти: кількість, достатня довжина, форма наконечників і відповідність контактам техніки.
• Посадка: загальні габарити корпусу та відсутність контакту з баком, кожухом, рамою або іншими деталями в усьому діапазоні ходу.

Установлення та перевірка

Заміну виконують при зупиненому й охололому двигуні. До розбирання позначають початкове положення тяги або троса та порядок підключення дротів. Старий механізм звільняють від приводу газу, від’єднують контакти й знімають із кріплення. Новий кронштейн установлюють без перекосу; дроти прокладають так, щоб вони не натягувалися, не затискалися кріпленням і не торкалися частин, що нагріваються.

• До запуску перемістіть важіль у всьому діапазоні та перевірте вільний хід без заїдань.
• Переконайтеся, що привід заслінки досягає передбачених початкового та кінцевого положень.
• Перевірте надійність кріплення, контактних наконечників та ізоляції дротів.
• Перший запуск виконуйте за мінімального положення газу, потім коротко перевірте зміну обертів і роботу кнопки зупинки.

Якщо для правильного ходу потрібне регулювання троса або тяги, його виконують за настановою конкретної моделі. Точний добір за кріпленням і з’єднаннями особливо важливий: відповідний механізм має встановлюватися без перероблення кронштейна, натягування дротів та обмеження руху важеля. Після перевірки деталь повертає оператору зручне керування режимом двигуна й можливість зупинити його штатною кнопкою.
