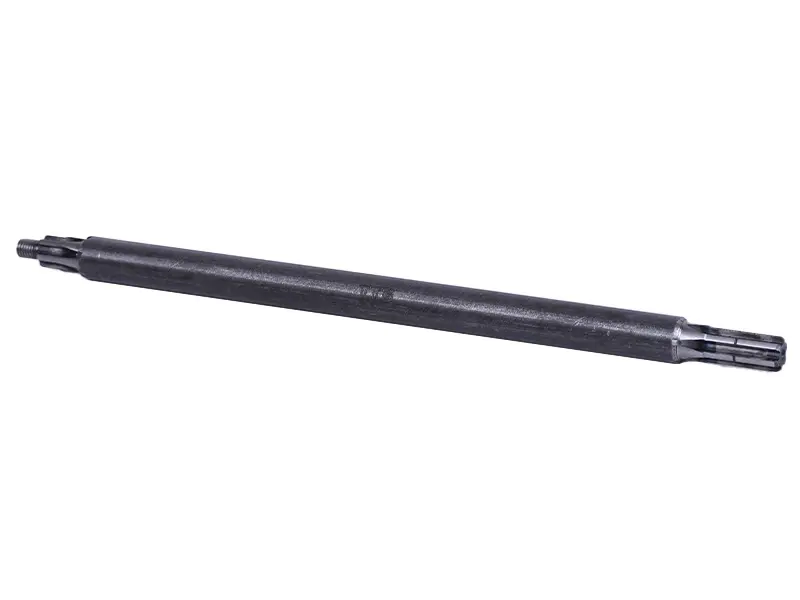

Середній вал трансмісії TTG для роторної косарки KRO 900, L-380 мм

Середній вал трансмісії TTG для роторної косарки KRO 900

Вал завдовжки 380 мм призначений для встановлення в трансмісію роторної косарки KRO 900. Деталь займає середнє положення у приводному механізмі та передає крутний момент між з'єднаними частинами трансмісії. Такий вал обирають для ремонту косарки в разі зношення шліців, пошкодження різьби, деформації корпусу або появи люфту, який заважає нормальному передаванню обертання.

Призначення та конструкція

Вал виготовлений зі сталі та призначений для механічного передавання обертання. На його кінцях виконані шліцьові ділянки для з'єднання із суміжними деталями, а один із кінців має різьбу М10. Шліцьове зачеплення утворює жорсткий зв'язок деталей приводу: обертання передається через профіль з'єднання, а не лише завдяки притисканню поверхонь. Різьбова ділянка слугує для фіксації у передбаченій конструкцією точці.

Довжина 380 мм визначає положення вала між частинами трансмісії та відстань між місцями з'єднання. Відстань по площинах шліців становить 16 мм, маса деталі — 950 г. Ці параметри важливі під час добору, оскільки у приводі KRO 900 застосовуються кілька валів різного призначення та довжини. Середній вал не можна замінювати валом тарілки, вертикальним валом або коротким валом трансмісійного приводу: ці деталі встановлюються в інших місцях і мають іншу геометрію.

Підтверджені параметри

• Тип: середній вал трансмісії.
• Призначення: роторна косарка KRO 900.
• Довжина: 380 мм.
• Розмір шліців по площинах: 16 мм.
• Різьба: М10.
• Матеріал: сталь.
• Маса: 950 г.
• Виробник: TTG.

Як правильно дібрати вал

Перед замовленням потрібно переконатися, що ремонтується саме середня частина трансмісії роторної косарки KRO 900. Знятий вал порівнюють за загальною довжиною, розташуванням і протяжністю шліцьових ділянок, формою ступенів, різьбою та всіма посадковими зонами. Перевіряти варто не лише позначення моделі косарки: різні виконання навісного обладнання можуть відрізнятися будовою приводу та суміжних деталей.

Окремо оцінюють стан підшипникових опор, шліцьових з'єднань і кріплення. Зношена суміжна деталь може залишити люфт навіть після встановлення нового вала, а пошкоджені шліци здатні завадити повному та рівному з'єднанню. Якщо старий вал зігнутий або має виражене вироблення, одночасно перевіряють корпуси опор і сусідні частини трансмісії, щоб нова деталь не працювала з перекосом.

Коли вал потребує заміни

Підставою для заміни є деформація, тріщини, пошкоджена різьба, відколи або помітне зношення шліців. Додатковими ознаками можуть бути збільшений люфт, сторонній шум, вібрація та нестабільне передавання обертання. Причину таких проявів визначають комплексно: подібна поведінка також виникає через зношені підшипники, з'єднувальні деталі або кріплення.

Встановлення та контроль після ремонту

Монтаж виконують на очищені посадкові місця після перевірки суміжних шліців і різьбового кріплення. Вал має входити у з'єднання рівно, без перекосу та примусового забивання. Перед остаточним складанням перевіряють правильність положення деталі, надійність фіксації та відсутність заїдання. Кріплення затягують відповідно до вимог конкретної модифікації косарки.

Після складання привод спочатку прокручують вручну та контролюють вільне обертання, осьовий і радіальний люфт, а також положення сусідніх частин трансмісії. Пробний запуск проводять лише після повного складання механізму. Вал TTG підходить для ремонту KRO 900, якщо початкова деталь відповідає довжині 380 мм, шліцьовому розміру 16 мм і різьбі М10.
