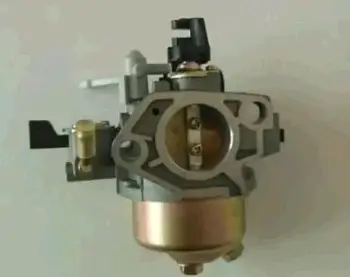

Карбюратор DIGGER 177F/188F 9/13 к.с. із паливним краном, без електроклапана

Карбюратор DIGGER для двигунів 177F/188F

Модель розрахована на бензинові двигуни 177F і 188F потужністю 9 та 13 к.с., які застосовують на мотоблоках. Вона дозує паливо й повітря, готує суміш для запуску двигуна, холостого ходу та роботи під навантаженням. Карбюратор має вбудований ручний паливний кран і не оснащений електромагнітним запірним клапаном. Таке виконання слід обирати для техніки з відповідною схемою керування паливом.

Конструкція містить корпус з одним повітряним каналом, дросельну заслінку, поплавкову камеру в нижній частині, важелі керування та ручний кран. Заслінка змінює кількість суміші, що надходить у двигун, а поплавковий механізм підтримує подавання палива всередині карбюратора. Ручний кран дає змогу відкрити потік перед запуском і перекрити його після зупинки. Електричне підключення до нижньої частини поплавкової камери для цієї версії не передбачене.

Коли потрібна заміна карбюратора

Підставою для перевірки карбюратора можуть бути ускладнений запуск, нестійкий холостий хід, провали під час збільшення газу, мимовільна зміна обертів або погіршення роботи під навантаженням. Такі ознаки також виникають через забруднений повітряний фільтр, старе паливо, негерметичний впуск, несправну свічку або неправильне регулювання тяг. Перед заміною варто перевірити ці причини. Заміну розглядають, якщо очищення й налаштування не допомагають або пошкоджені корпус, осі заслінок чи поплавкова камера.

Що порівняти перед придбанням

• Модель двигуна: позначення має відповідати серії 177F або 188F; заявлена потужність — 9 чи 13 к.с.
• Виконання подавання палива: на попередньому карбюраторі має використовуватися ручний кран, а електромагнітний запірний механізм під чашею не повинен бути потрібний.
• Кріплення до впуску: порівняйте форму фланця, розташування отворів, відстань між ними та діаметр прохідного каналу зі знятою деталлю.
• Бік повітряного фільтра: перевірте посадкову поверхню, кріплення і взаємне положення корпусу фільтра та карбюратора.
• Органи керування: зіставте положення важелів повітряної і дросельної заслінок, точки приєднання тяг та пружин, а також напрямок їхнього ходу.
• Підведення палива: порівняйте розташування штуцера, напрямок паливного шланга і вільний простір навколо поплавкової камери.

Одного збігу потужності недостатньо: на техніці різних виробників можуть відрізнятися кріплення фільтра, тяги регулятора та компонування паливопроводу. Надійніше звіряти весь набір приєднувальних ознак із демонтованим карбюратором.

Установлення та перевірка роботи

Монтаж виконують на охололому двигуні з перекритим паливом і від'єднаним проводом свічки. Перед розбиранням зручно зафіксувати розташування тяг, пружин і шланга. Після зняття повітряного фільтра та старого карбюратора очистьте сполучні поверхні, не допускаючи потрапляння бруду у впуск. Перевірте стан прокладок та ізолювальних проставок: пошкоджені деталі потрібно замінити відповідними за формою, а канали не мають перекриватися.

Карбюратор установлюють без перекосу, потім повертають тяги, пружини, паливний шланг і корпус фільтра в попереднє положення. Важелі мають рухатися вільно в усьому діапазоні й не торкатися сусідніх деталей. Після відкриття крана спочатку переконайтеся у відсутності підтікань, а тоді запускайте двигун за інструкцією до техніки. На прогрітому моторі перевіряють сталість холостого ходу, реакцію на зміну газу та повернення заслінки. Налаштування виконують лише штатними регулюваннями конкретного двигуна.

Практичне обслуговування

Чисте свіже паливо та справний повітряний фільтр зменшують утворення забруднень у каналах карбюратора. Перед тривалим зберіганням бензин слід злити з бака й поплавкової камери: з часом він утворює відкладення, здатні ускладнити подавання. Ручний кран перекривають після зупинки двигуна. Регулярний огляд з'єднань, шланга та кріплення допомагає вчасно виявити підсмоктування повітря чи витік і зберегти стабільну роботу двигуна.
