Муфта зчеплення у зборі для мотоблока 180N/190N/195N, 3-струмкова, DIGGER

Муфта зчеплення DIGGER для мотоблока 180N/190N/195N

Муфта зчеплення у зборі призначена для мотоблоків із двигунами сімейства 180N, 190N і 195N, у приводі яких застосовано триремінну схему. Вона передає обертання від двигуна до трансмісії та дає змогу роз'єднувати привід під час перемикання режиму руху, зупинення техніки або виконання інших операцій, передбачених конструкцією мотоблока. Модель підходить для ремонту машини, на якій установлено муфту аналогічного виконання з трьома струмками шківа.

Призначення та конструкція

Муфта працює між двигуном і подальшими механізмами трансмісії. У ввімкненому положенні вона забезпечує передавання крутного моменту, а під час дії на привід вимкнення роз'єднує передачу. Від стану цього механізму залежать нормальне рушання мотоблока, своєчасне від'єднання приводу та передбачувана реакція техніки на керування зчепленням.

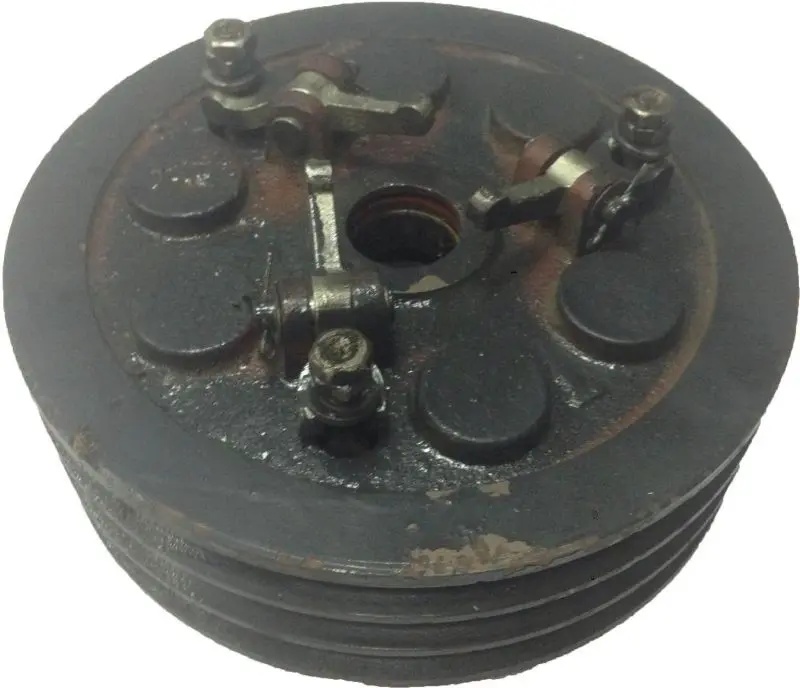

Конструкція має кругле компонування, центральний посадковий отвір, зовнішню шківну частину з трьома струмками та три важелі механізму вимикання. Триструмковий шків розрахований на роботу з трьома приводними пасами. Виконання у зборі зручне під час комплексної заміни зношеної муфти: основні деталі механізму вже поєднані в одному вузлі. Разом із ремонтом варто перевірити паси, привід вимикання та сполучені посадкові поверхні, адже їхній стан також впливає на роботу зчеплення.

Як правильно підібрати муфту

Основними критеріями є позначення двигуна та виконання пасового приводу. Ця модель заявлена для 180N, 190N і 195N та має саме три струмки. Самого збігу сімейства двигуна недостатньо: на техніці однієї групи можуть застосовуватися різні варіанти зчеплення, тому перед замовленням потрібно зіставити нову муфту зі знятою деталлю та компонуванням конкретного мотоблока.

• Модель двигуна: перевірте позначення 180N, 190N або 195N у документації на техніку чи на самому двигуні.
• Кількість струмків: старий шків і штатна пасова передача мають бути розраховані на три паси.
• Посадка: порівняйте форму й розмір центрального отвору, висоту посадкової частини та спосіб з'єднання з валом.
• Габарити: зіставте зовнішній діаметр, загальну висоту й вільний простір навколо муфти.
• Механізм вимикання: перевірте розташування трьох важелів, точки дії приводу та можливість їхнього нормального ходу після монтажу.

Якщо на знятій деталі передбачено два або чотири струмки, триструмкову модифікацію не можна вважати прямою заміною без підтвердженої зміни всієї пасової передачі. Також не слід переносити розміри зі схожої муфти лише за зовнішньою подібністю: відмінність посадки або положення важелів може перешкодити встановленню й регулюванню.

Заміна та перевірка після встановлення

Підставою для діагностики муфти є пробуксовування під навантаженням, неповне ввімкнення чи вимкнення, ривки під час рушання, сторонній шум, пошкодження важелів або виражене зношення струмків шківа. Подібні прояви можуть виникати через неправильний натяг пасів чи налаштування приводу вимикання, тому перед розбиранням доцільно перевірити весь механізм керування зчепленням.

Під час монтажу очищають і оглядають посадкове місце, виключають пошкодження сполучених поверхонь та контролюють співвісність шківів. Паси мають відповідати штатному профілю приводу й однаково розташовуватися в усіх трьох струмках. Після закріплення муфти регулюють привід вимикання, перевіряють вільний хід важелів і відсутність заїдань, а потім виконують пробне ввімкнення без високого навантаження відповідно до настанови мотоблока.

Муфта DIGGER підходить для відновлення штатної триремінної схеми зчеплення на сумісному мотоблоці. Точне зіставлення двигуна, посадки, габаритів і розташування важелів вимикання до придбання допомагає встановити деталь без перероблення трансмісії та отримати коректну роботу механізму після регулювання.
