Вузол призначений для ручного вибору режиму роботи бензинового двигуна 168F або 170F класу потужності 6,5/7 к.с. Його встановлюють на мотоблоки та іншу техніку з відповідним мотором, зокрема на бензогенератори належного виконання. Переміщенням рукоятки оператор задає потрібну частоту обертання двигуна. Деталь використовують під час ремонту, коли штатний важіль пошкоджений, зігнутий, заїдає, не утримує вибране положення або має зношені місця приєднання тяг і пружин.

Робота важеля в системі керування

Важіль входить до механічного керування газом. У двигунах цього сімейства разом із ним працюють тяга регулятора, пружина регулятора, поворотна пружина та важіль відцентрового регулятора. Положення ручної рукоятки змінює вплив на цю механіку, а вона передає команду до дросельної заслінки карбюратора. Отже, деталь слугує для вибору режиму: малих обертів, збільшення частоти обертання або проміжного положення. Її не слід плутати з внутрішньою шестернею відцентрового регулятора чи з дросельною заслінкою карбюратора.

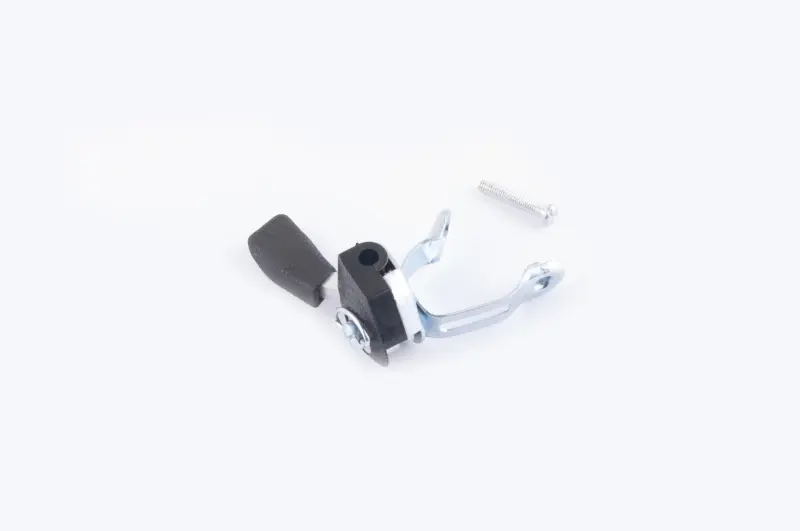

Конструкція має чорну рукоятку, корпусну частину з кріпильним отвором і фігурні металеві важільні деталі з точками приєднання. Така конфігурація забезпечує механічне передавання руху. Під час заміни потрібно зберегти початкове розташування всіх з’єднань: переставлення тяги або пружини в інший отвір може змінити хід механізму та реакцію двигуна на переміщення рукоятки.

Що перевірити перед вибором

Позначення 168F і 170F вказують на сумісне сімейство моторів, однак у межах одного сімейства трапляються різні виконання навісного обладнання та керування. Самого збігу потужності недостатньо: деталь має відповідати за геометрією і способом з’єднання.

• Модель двигуна: на техніці має бути бензиновий мотор 168F або 170F; заявлений клас потужності — 6,5 чи 7 к.с.
• Призначення: це важіль регулювання обертів, а не важіль повітряної заслінки, не внутрішній регулятор і не окрема тяга карбюратора.
• Посадка: порівняйте форму основи, розташування кріпильного отвору, напрямок вигину та робочий хід зі знятою деталлю.
• З’єднання: перевірте розташування отворів для тяг і пружин, а за дистанційного керування — спосіб приєднання троса.
• Позначення ZS: під час добору зберігайте це позначення та звіряйте загальну конфігурацію деталі, адже зовні близькі важелі можуть відрізнятися точками кріплення.

Установлення та перевірка після ремонту

Перед розбиранням варто зафіксувати положення штатних тяг і пружин, щоб відновити механізм за тією самою схемою. Роботи виконують на зупиненому й охололому двигуні. Важіль установлюють без перекосу, з’єднання повертають у початкові точки, а пружини не розтягують і не підгинають для компенсації невідповідної геометрії. Після монтажу рукоятка має проходити свій діапазон плавно, без заклинювання та контакту із сусідніми деталями.

Першу перевірку проводять із мінімально заданими обертами. Двигун має передбачувано реагувати на переміщення важеля, а механіка — повертатися й утримувати вибраний режим без заїдань. Якщо після заміни оберти різко зростають, не знижуються або положення рукоятки не відповідає реакції двигуна, роботу припиняють і повторно перевіряють точки кріплення тяги, пружин та важеля регулятора. Правильно дібрана деталь відновлює штатне ручне керування без зміни заводського налаштування відцентрового регулятора.
