Муфта зчеплення DIGGER для мотоблока 180N/190N/195N, двострумкова, у зборі

Муфта зчеплення DIGGER для мотоблоків 180N, 190N і 195N

Муфта у зборі призначена для мотоблоків із двигунами сімейств 180N, 190N і 195N та забезпечує кероване передавання обертання від двигуна до коробки передач, а далі — до ходової частини або підключеного обладнання. Деталь поєднує фрикційний механізм зчеплення з двострумковим пасовим шківом. Така конфігурація використовується в трансмісіях, де привод від двигуна передається двома пасами.

Муфта належить до сухого фрикційного типу постійного зачеплення. Коли привод увімкнений, натискний механізм з'єднує ведучу та ведену частини й передає зусилля на трансмісію. Під час дії на рукоятку зчеплення витискний механізм натискає на три розчіпні важелі, натискний диск відходить, а передавання обертання припиняється. Це дає змогу починати рух, зупиняти привод і перемикати передачі без зупинки двигуна.

Конструкція та підбір

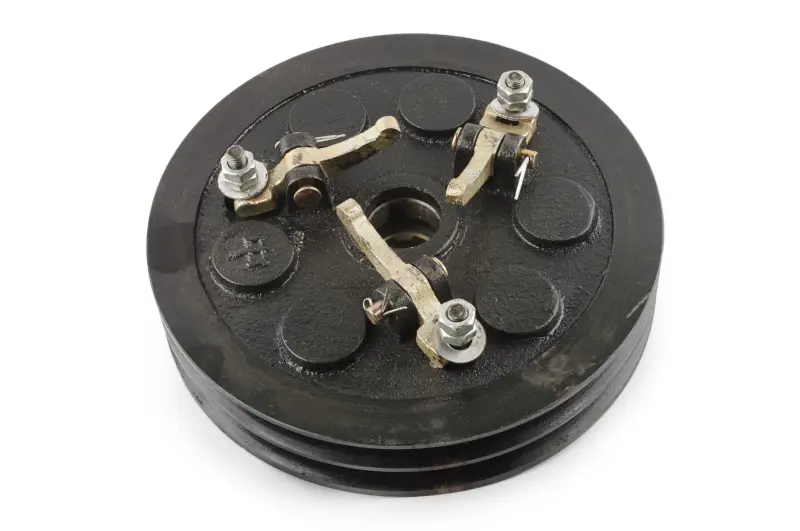

Модель постачається як зібрана муфта, а не як окремий корпус. Конструкція включає круглий корпус зі шківом, центральний посадковий отвір і три важільні механізми з регулювальним кріпленням. На зовнішній частині шківа виконано два пасові струмки. Вони мають відповідати кількості, профілю та розташуванню пасів на конкретному мотоблоці.

Позначення 180N, 190N і 195N підтверджують застосування з відповідними сімействами дизельних мотоблоків, однак самого позначення двигуна для остаточного вибору недостатньо. У техніки різних років випуску та модифікацій можуть відрізнятися посадка муфти, виконання первинного вала, положення шківа й деталі механізму вимкнення. Перед замовленням порівняйте нову деталь зі знятою муфтою за такими ознаками:

• Кількість струмків: ця версія має два канали для приводних пасів; замість триструмкової модифікації її не встановлюють без перевірки всієї пасової передачі.
• Посадкове з'єднання: потрібно зіставити форму й розмір центрального отвору, а також спосіб фіксації на валу.
• Положення шківа: глибина встановлення та площина пасових струмків мають збігатися зі шківом двигуна.
• Витискний механізм: перевірте розташування трьох важелів та їхню взаємодію з витискним підшипником і вилкою.
• Габарити: зовнішній діаметр, загальну висоту й монтажні проміжки порівнюють безпосередньо зі старою муфтою.

Коли потрібна заміна

Стан муфти варто перевірити за наявності пробуксовування під навантаженням, неповного вимкнення зчеплення, ривків на початку руху, стороннього шуму або помітного нагрівання механізму. Подібні ознаки також можуть з'являтися через неправильне регулювання тяги, надмірний натяг пасів чи несправність витискного підшипника. Тому перед заміною виконують діагностику всього привода. Якщо зношено або пошкоджено одразу кілька деталей самої муфти, зібрана версія дає змогу замінити механізм одним вузлом без окремого підбору корпусу та важільної частини.

Встановлення та регулювання

Монтаж виконують при зупиненому двигуні після зняття захисного кожуха й послаблення пасової передачі. Посадкові поверхні та вал очищають, після чого перевіряють стан пасів, вилки, витискного підшипника й тяг керування. Після встановлення шків виставляють в одній площині зі шківом двигуна, кріплення надійно фіксують, а паси натягують відповідно до настанови конкретного мотоблока. Завершальний етап — регулювання вільного ходу рукоятки та перевірка повного вмикання і вимикання зчеплення спочатку без робочого навантаження. Правильне суміщення шківів і налаштування привода допомагають уникнути перекосу пасів, постійного пробуксовування та зайвого нагрівання.

Ця двострумкова муфта DIGGER підходить для планового ремонту й відновлення трансмісії мотоблоків 180N, 190N і 195N, якщо початкова машина оснащена таким самим типом посадки та двопасовою передачею. Точне порівняння зі знятою деталлю залишається головною умовою правильного вибору.
